製品特長

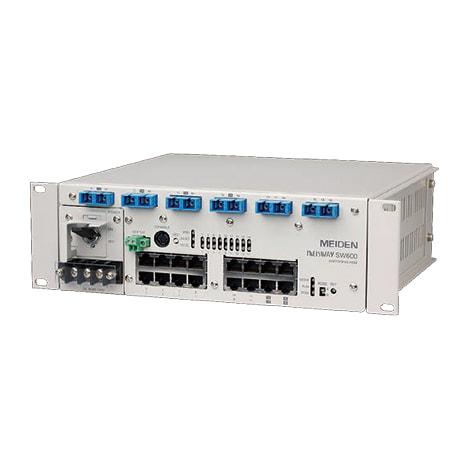

高い信頼性と耐環境性を備えたギガビット・レイヤ2スイッチです。16ポート・ギガビットインタフェースおよび最大6ポートのファイバーポート（100BASE-FXまたは1000BASE-LX）を搭載。柔軟なネットワークを構築できます。タイプによりAC85V～242Vまたは、DC80V～143V電源入力に対応しています。
- ファイバーポートを最大6ポート装備
- メディアコンバータ不要で柔軟に光ネットワーク構築が可能
- 高信頼性：電力・上下水道・鉄道などの社会インフラ向けに設計
- インテリジェント機能を搭載
- 高温・ノイズ・高電圧の環境下で適用可能
- ファンレスで使用温度範囲（動作時）－20～60℃または－20～55℃（タイプによる）を実現
- ファンレス、長寿命部品採用により保守部品が不要
- 電力用規格 B-402準拠（突入電流は除く）
- 連続稼働寿命12年設計（タイプによる）
仕様一覧
| 項目 | 伝送仕様 | ||
|---|---|---|---|
| スイッチングモード | ストア アンド フォワード | ||
| スイッチ容量 | 27.4Gbps | ||
| 伝送方法 | 全二重／半二重 | ||
| ポート構成 | 10/100/1000BASE-T | 16ポート （この内4ポートは光ポートとのコンボポート） |
|
| 光ポート 最大 6 ポート |
100BASE-FX | 使用コネクタ：SC コネクタ MMF（マルチモードファイバ）対応 SMF（シングルモードファイバ）対応 |
|
| 1000BASE-LX | 使用コネクタ：LC コネクタ SMF（シングルモードファイバ）対応 中距離 Max：10km、長距離 Max：40km |
||
| 異常出力端子 | 1接点 | ||
| MACアドレス容量 | 8,000個 | ||
| フロー制御 | IEEE802.3x（全二重）、バックプレッシャ（半二重） | ||
| VLAN | IEEE802.1Q準拠、タグ及びポートベースVLAN 最大256グループ設定可能 |
||
| フィルタリング機能 | ショートパケット、ロングパケット FCSエラーパケット、シンボルエラーパケット |
||
| ネットワーク管理 | SNMPv1（RFC1157準拠）、MIB Ⅱ | ||
| ネットワーク運用 | telnet、http、ICMP、IP | ||
| ストーム抑止機能 | 設定によりブロードキャスト、マルチキャスト、 宛先未学習パケットの破棄が可能 |
||
| サポート機能 | Gratuitous ARP、ログ情報一括収集 | ||
| シリアルコンソール | EIA/TIA-232-E準拠 丸型コネクタによる | ||
| 設定保存・書込・ファームウェア更新 | Web（http）またはシリアルポート経由による | ||
| 項目 | 環境仕様 | |
|---|---|---|
| 型式 | DC 電源タイプ UT226 ／ 1 □□ A（□□はタイプによる［01〜09］） AC 電源タイプ UT226 ／ 2 □□ A（□□はタイプによる［21〜29］） |
|
| 電源コネクタ | 3P インレット形（AC）／ 3P 端子台（DC） | |
| 電源電圧範囲 | AC85V ～ 242V 47 ～ 63Hz ／ DC80V ～ 143V | |
| 消費電力（動作時） | 25W以下 | |
| 使用温度範囲（動作時） | -20 ～ 60℃（全ポート100Mbps時およびTYPE1） -20 ～ 55℃（上記以外） |
|
| 絶縁耐圧 | 電源1 次－ FG | AC2000V 1分間 |
| 絶縁抵抗 | DC500V 5MΩ以上 | |
| 電源ノイズ耐量 | 方形波インパルスノイズ 2kV、50ns/1μs | |
| 質量 | 4kg 以下 | |
| 外形寸法（mm） | W255×H88×D250（突起含まず） | |
| 適合規格 | 電力用規格B-402 準拠（突入電流は除く） | |
インテリジェント機能
インテリジェント機能により高い柔軟性と管理性を提供し、効率的なネットワーク運用に対応します。
- VLAN機能
- ネットワーク管理機能（SNMP/MIB-Ⅱ）
- ループプロテクション機能
- ポートミラーリングによる、任意ポートのパケットモニタリング
- 運用中の保全機能（自己診断、syslog、raslog）
