真空コンデンサFSシリーズ～50Arms （13.56MHz）

小容量電源対応・超小形・多彩な静電容量

カタログダウンロード

技術データダウンロード

お問い合わせ

製品特長
仕様一覧

製品特長

FSタイプは電極にステンレス材を使用し、センターピンで高精度に位置出しすることで小形・高耐電圧化したモデルです。
銅電極タイプと比較すると通電性能は劣りますが、セラミックコンデンサより低損失なため、通電による発熱は小さくなっています。
お取扱い上・運用上の注意点、また、特性に関する説明に関してはカタログをご覧ください。

ステンレス電極採用
センターピン位置出し構造

仕様一覧

製品詳細に関しては、各形式に添付されているPDF（データシート）をご覧ください。

FS36Sタイプ
形式	静電容量 ※1（pF）	電圧（kVp）		最大許容電流（Arms）			外形寸法（mm）	質量（kg）
形式	静電容量 ※1（pF）	RF 動作	ピーク試験	13.56 MHz	40 MHz	60 MHz	外形寸法（mm）	質量（kg）

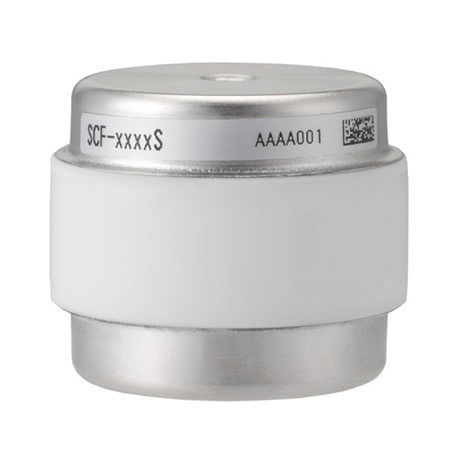

SCF-51S （※2）	100	3	5	18	38	34	L30 × φ36	0.12
SCF-51.1S （※2）	110	3	5	20	38	34
SCF-51.2S （※2）	120	3	5	21	38	34
SCF-51.3S （※2）	130	3	5	23	38	34
SCF-51.4S （※2）	140	3	5	25	38	34
SCF-51.5S （※2）	150	3	5	27	38	34
SCF-52S （※2）	200	3	5	36	38	34

FS36タイプ
形式	静電容量 ※1（pF）	電圧（kVp）		最大許容電流（Arms）			外形寸法（mm）	質量（kg）
形式	静電容量 ※1（pF）	RF 動作	ピーク試験	13.56 MHz	40 MHz	60 MHz	外形寸法（mm）	質量（kg）

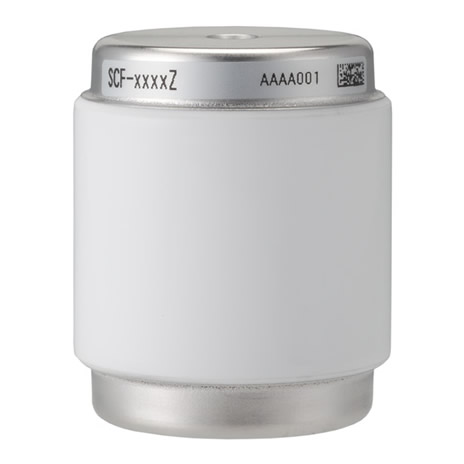

SCF-150.1Z （※2）	10	9	15	5	16	24	L43 × φ36	0.14
SCF-150.2Z （※2）	20	9	15	10	32	34
SCF-150.25Z （※2）	25	9	15	13	38	34
SCF-200.3Z （※2）	30	12	20	27	38	34
SCF-150.33Z （※2）	33	9	15	17	38	34
SCF-150.4Z （※2）	40	9	15	20	38	34
SCF-150.5Z （※2）	50	9	15	27	38	34
SCF-150.75Z （※2）	75	9	15	40	38	34
SCF-150.8Z （※2）	80	9	15	43	38	34
SCF-150.84Z （※2）	84	9	15	45	38	34
SCF-150.9Z （※2）	90	9	15	48	38	34
SCF-151Z （※3）	100	9	15	50	38	34
SCF-151.2Z （※3）	120	9	15	50	38	34
SCF-151.3Z （※3）	130	9	15	50	38	34
SCF-151.4Z （※3）	140	9	15	50	38	34
SCF-151.5Z （※3）	150	9	15	50	38	34
SCF-151.8Z （※3）	180	9	15	50	38	34
SCF-152Z （※3）	200	9	15	50	38	34
SCF-52.5Z （※3）	250	3	5	50	38	34
SCF-102.5Z （※3）	250	6	10	50	38	34
SCF-53Z （※3）	300	3	5	50	38	34
SCF-103Z （※3）	300	6	10	50	38	34
SCF-53.5Z （※3）	350	3	5	50	38	34
SCF-103.5Z （※3）	350	6	10	50	38	34
SCF-54Z （※3）	400	3	5	50	38	34
SCF-104Z （※3）	400	6	10	50	38	34
SCF-55Z （※3）	500	3	5	50	38	34
SCF-105Z （※3）	500	6	10	50	38	34

FS43タイプ
形式	静電容量 ※1（pF）	電圧（kVp）		最大許容電流（Arms）			外形寸法（mm）	質量（kg）
形式	静電容量 ※1（pF）	RF 動作	ピーク試験	13.56 MHz	40 MHz	60 MHz	外形寸法（mm）	質量（kg）

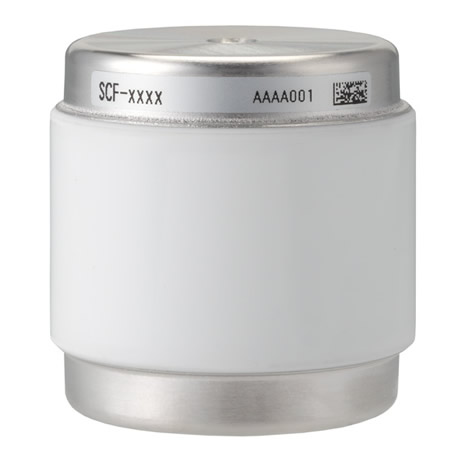

SCF-152.2 （※3）	220	9	15	50	38	34	L43 × φ43	0.22
SCF-152.5 （※3）	250	9	15	50	38	34
SCF-153 （※3）	300	9	15	50	38	34
SCF-56 （※3）	600	3	5	50	38	34
SCF-57 （※3）	700	3	5	50	38	34
SCF-58 （※3）	800	3	5	50	38	34
SCF-59 （※3）	900	3	5	50	38	34
SCF-510 （※3）	1000	3	5	50	38	34
