製品特長
FHタイプは大電流・高周波アプリケーションへの適用を目的として開発したモデルです。
高耐電圧対応として、ピーク試験電圧25kVp、30kVp、35kVp帯を品揃えしています。
絶縁筒にハイアルミナ材を適用した超低損失製品も品揃えしています。お取扱い上・運用上の注意点、また、特性に関する説明に関してはカタログをご覧ください。
- 高耐電圧対応
仕様一覧
製品詳細に関しては、各形式に添付されているPDF（データシート）をご覧ください。
| 形式 | 静電容量 ※1（pF） |
電圧 （kVp） |
最大許容電流 （Arms） |
外形寸法 （mm） |
質量 （kg） |
|||
|---|---|---|---|---|---|---|---|---|
| RF 動作 |
ピーク試験 | 13.56 MHz |
40 MHz |
60 MHz |
||||

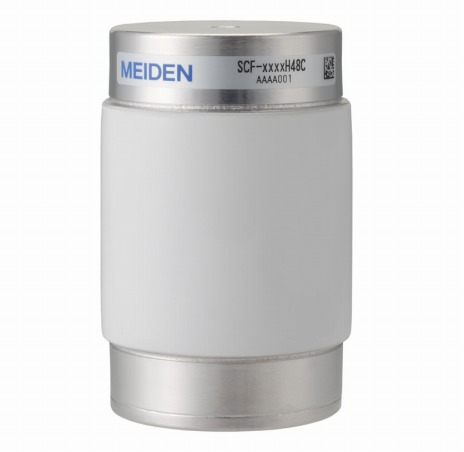

| （※2） | 25 | 18 | 30 | 27 | 133 | 120 | L73 × φ48 | 0.5 |
| （※2） | 50 | 18 | 30 | 54 | 129 | 117 | ||
| （※2） | 75 | 18 | 30 | 81 | 125 | 113 | ||
| （※3） | 100 | 18 | 30 | 108 | 122 | 110 | ||
| （※3） | 100 | 21 | 35 | 126 | 122 | 110 | ||
| （※3） | 125 | 15 | 25 | 123 | 93 | 84 | ||
| （※3） | 150 | 15 | 25 | 135 | 103 | 93 | ||
| （※3） | 175 | 15 | 25 | 145 | 110 | 99 | ||
| （※3） | 200 | 15 | 25 | 145 | 110 | 99 | ||
| 形式 | 静電容量 ※1（pF） |
電圧 （kVp） |
最大許容電流 （Arms） |
外形寸法 （mm） |
質量 （kg） |
|||
|---|---|---|---|---|---|---|---|---|
| RF 動作 |
ピーク試験 | 13.56 MHz |
40 MHz |
60 MHz |
||||

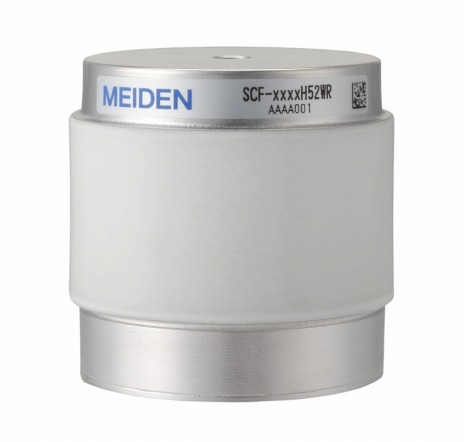

| （※3） | 100（※4） | 9 | 15 | 54 | 102 | 92 | L52 × φ52.4 | 0.6 |
| （※3） | 100 | 12 | 20 | 72 | 102 | 92 | ||
| SCF-151.5H52WR （※3） |
150（※4） | 9 | 15 | 80 | 102 | 92 | ||
| （※3） | 200（※4） | 9 | 15 | 107 | 102 | 92 | ||
| （※3） | 200 | 12 | 20 | 142 | 108 | 97 | ||
| SCF-152.1H52WR （※3） |
210 | 9 | 15 | 113 | 102 | 92 | ||
| （※3） | 250（※4） | 9 | 15 | 134 | 102 | 92 | ||
| SCF-153H52WR （※3） |
300（※4） | 9 | 15 | 133 | 101 | 91 | ||
| （※3） | 350 | 9 | 15 | 132 | 100 | 91 | ||
| SCF-153.7H52WR （※3） |
370 | 9 | 15 | 130 | 99 | 89 | ||
| SCF-124H52WR （※3） |
400 | 7.2 | 12 | 128 | 97 | 88 | ||
| SCF-124.5H52WR （※3） |
450 | 7.2 | 12 | 127 | 96 | 87 | ||
| （※3） | 500（※4） | 7.2 | 12 | 126 | 96 | 86 | ||
| SCF-105.5H52WR （※3） |
550 | 6 | 10 | 124 | 94 | 85 | ||
| （※3） | 600 | 3 | 5 | 108 | 82 | 74 | ||
| SCF-106H52WR （※3） |
600 | 6 | 10 | 122 | 93 | 84 | ||
| SCF-106.5H52WR （※3） |
650 | 6 | 10 | 120 | 91 | 82 | ||
| SCF-107H52WR （※3） |
700 | 6 | 10 | 118 | 90 | 81 | ||
| （※3） | 750 | 6 | 10 | 116 | 88 | 79 | ||
| （※3） | 1000（※4） | 3 | 5 | 115 | 87 | 79 | ||
| （※3） | 1000 | 4.8 | 8 | 115 | 87 | 79 | ||
| SCF-512.5H52WR （※3） |
1250 | 3 | 5 | 112 | 85 | 77 | ||
| （※3） | 1500 | 1.8 | 3 | 106 | 80 | 73 | ||
| SCF-515H52WR （※3） |
1500 | 3 | 5 | 106 | 80 | 73 | ||
| （※3） | 1750 | 1.8 | 3 | 105 | 80 | 72 | ||
| （※3） | 2000 | 1.8 | 3 | 105 | 80 | 72 | ||
| 形式 | 静電容量 ※1（pF） |
電圧 （kVp） |
最大許容電流 （Arms） |
外形寸法 （mm） |
質量 （kg） |
|||
|---|---|---|---|---|---|---|---|---|
| RF 動作 |
ピーク試験 | 13.56 MHz |
40 MHz |
60 MHz |
||||

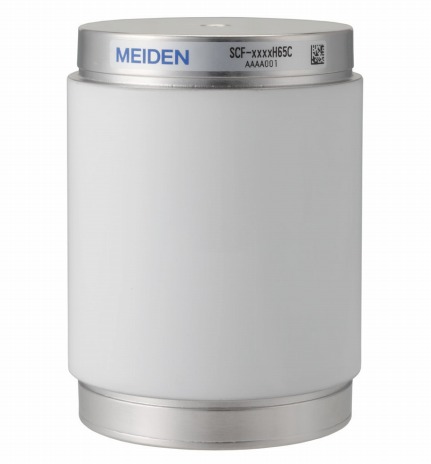

| （※2） | 25 | 21 | 35 | 31 | 141 | 141 | L87 × φ65 | 0.8 |
| （※2） | 50 | 21 | 35 | 63 | 139 | 139 | ||
| （※3） | 100 | 21 | 35 | 126 | 133 | 133 | ||
| （※3） | 150 | 21 | 35 | 172 | 131 | 118 | ||
| （※3） | 175 | 21 | 35 | 168 | 128 | 115 | ||
| （※3） | 200 | 21 | 35 | 164 | 125 | 113 | ||
| （※3） | 250 | 21 | 35 | 155 | 118 | 106 | ||
| 形式 | 静電容量 ※1（pF） |
電圧 （kVp） |
最大許容電流 （Arms） |
外形寸法 （mm） |
質量 （kg） |
|||
|---|---|---|---|---|---|---|---|---|
| RF 動作 |
ピーク試験 | 13.56 MHz |
40 MHz |
60 MHz |
||||

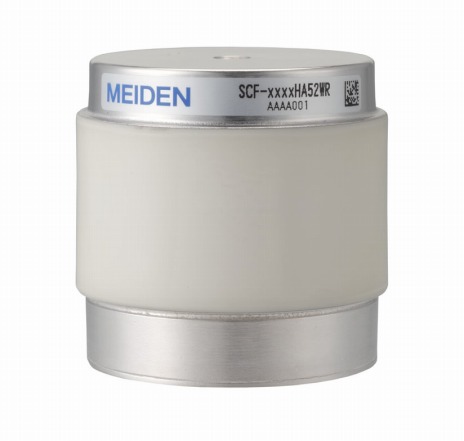

| SCV-151HA52WR （※3） |
100（※4） | 9 | 15 | 54 | 102 | 92 | L52 × φ52.4 | 0.6 |
| SCV-151.5HA52WR （※3） |
150（※4） | 9 | 15 | 80 | 102 | 92 | ||
| SCV-152HA52WR （※3） |
200（※4） | 9 | 15 | 107 | 102 | 92 | ||
| SCV-153HA52WR （※3） |
300（※4） | 9 | 15 | 133 | 101 | 91 | ||
| SCV-125HA52WR （※3） |
500（※4） | 7.2 | 12 | 126 | 96 | 86 | ||
| SCV-510HA52WR （※3） |
1000（※4） | 3 | 5 | 115 | 87 | 79 | ||
- ※1静電容量偏差：50pF以下：±10％、50pF 超：±5％
- ※2最大許容電流値は、自然冷却時の値です。
- ※3最大許容電流値は、50W熱伝導冷却時の値です。
- ※4静電容量偏差が±2％の製品もオプションでご用意しております。
低損失タイプ
セラミックス絶縁筒の誘電体損失（当社比）
真空コンデンサの損失（発熱）の大部分は表皮効果による抵抗損失です。しかし周波数が高くなると誘電体損失が無視できなくなります。ハイアルミナセラミックス絶縁筒は誘電体損失が少なく、特に40 MHz以上で高電圧を印加する用途にお勧めします。
オプション
ご要望に合わせて最適なオプションをご提案いたします。
- 取り付けキット（IK-1）
- 真空コンデンサの取り付けをより確実にします。詳細はカタログをご覧ください。
