真空コンデンサVMシリーズ～100Arms （13.56MHz）

初代モデル

カタログダウンロード

技術データダウンロード

お問い合わせ

製品特長
仕様一覧
オプション

製品特長

VMシリーズは長年の当社真空技術を基に、1992年に製品化した初代モデルです。
真空中の電極中心部にセンターピン（摺動ガイド部品）があり、画期的な真空摺動を実現しています。ベローズには高強度なステンレス材に導電率の優れた銅をコーティングした二層構造のベローズを採用しています。
・銅メッキステンレスにより、低損失・高強度を実現
・2 条ネジを採用することで、精密送りを実現
お取扱い上・運用上の注意点、また、特性に関する説明に関してはカタログをご覧ください。

低損失・高強度ベローズ
高強度・特殊ネジドライブ
センターピン位置出し構造

仕様一覧

製品詳細に関しては、各形式に添付されているPDF（データシート）をご覧ください。

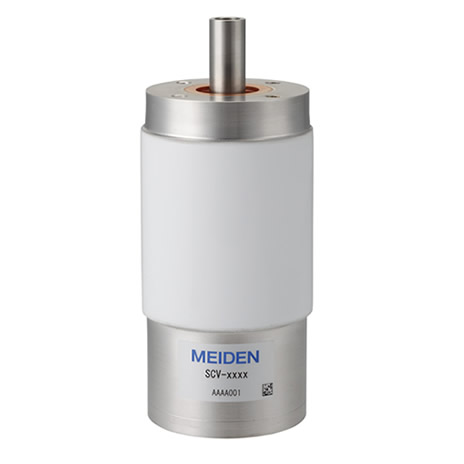

Type1
形式	静電容量（pF）		電圧（kVp）		最大許容電流※1 （Arms）			外形寸法（mm）	質量（kg）
形式	Min.	Max.	RF 動作	ピーク試験	13.56 MHz	40 MHz	60 MHz	外形寸法（mm）	質量（kg）
SCV-150.5	10	50	9	15	27	76	68	L140 × φ60.4	0.95
SCV-151	10	100	9	15	54	76	68
SCV-152	12	200	9	15	100	76	68
SCV-155G	25	500	9	15	90	68	62

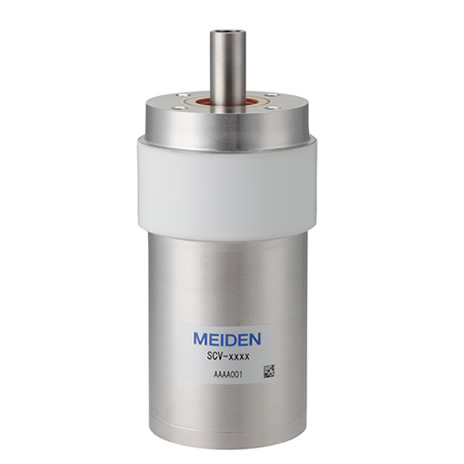

Type2
形式	静電容量（pF）		電圧（kVp）		最大許容電流※1 （Arms）			外形寸法（mm）	質量（kg）
形式	Min.	Max.	RF 動作	ピーク試験	13.56 MHz	40 MHz	60 MHz	外形寸法（mm）	質量（kg）
SCV-152.5	30	250	9	15	100	76	68	L140 × φ62.4	0.94
SCV-7.55	30	500	4.5	7.5	100	76	68
SCV-55	30	500	3	5	100	76	68

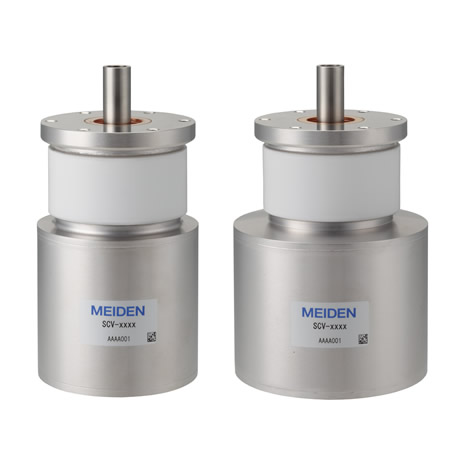

Type3
形式	静電容量（pF）		電圧（kVp）		最大許容電流※1 （Arms）			外形寸法（mm）	質量（kg）
形式	Min.	Max.	RF 動作	ピーク試験	13.56 MHz	40 MHz	60 MHz	外形寸法（mm）	質量（kg）
SCV-155M	50	500	9	15	100	76	68	L140 × φ73	1.4
SCV-205G	50	500	12	20	90	68	62
SCV-510M	50	1000	3	5	100	76	68
SCV-1010G	50	1000	6	10	90	68	62
SCV-514M	90	1400	3	5	100	76	68
SCV-1014G	90	1400	6	10	90	68	62

Type4
形式	静電容量（pF）		電圧（kVp）		最大許容電流※1 （Arms）			外形寸法（mm）	質量（kg）
形式	Min.	Max.	RF 動作	ピーク試験	13.56 MHz	40 MHz	60 MHz	外形寸法（mm）	質量（kg）
SCV-204	80	450	12	20	100	76	68	L140 × φ89	1.9
SCV-1010	80	1000	6	10	100	76	68
SCV-520M	85	2000	3	5	100	76	68

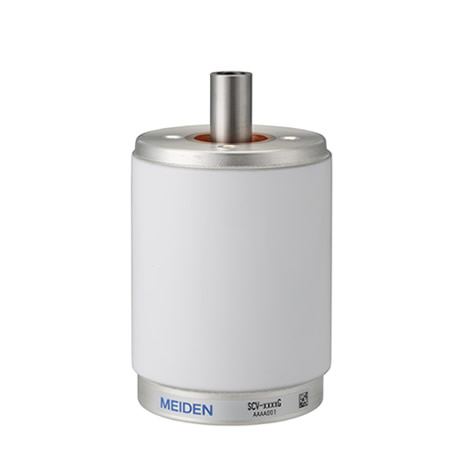

Type5
形式	静電容量（pF）		電圧（kVp）		最大許容電流※1 （Arms）			外形寸法（mm）	質量（kg）
形式	Min.	Max.	RF 動作	ピーク試験	13.56 MHz	40 MHz	60 MHz	外形寸法（mm）	質量（kg）
SCV-201.7G	45	170	12	20	90	68	62	L106 × φ63	0.8
SCV-104G	60	450	6	10	90	68	62	L106 × φ63	0.8

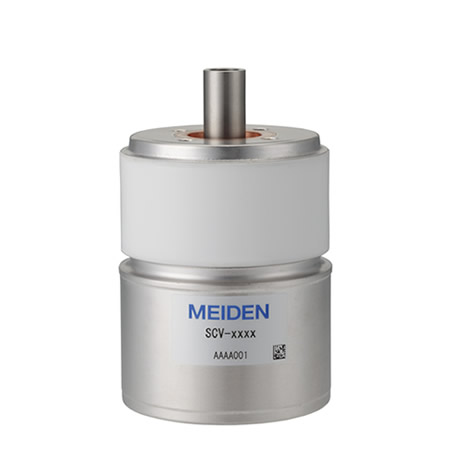

Type6
形式	静電容量（pF）		電圧（kVp）		最大許容電流※1 （Arms）			外形寸法（mm）	質量（kg）
形式	Min.	Max.	RF 動作	ピーク試験	13.56 MHz	40 MHz	60 MHz	外形寸法（mm）	質量（kg）
SCV-300.2G	6	20	18	30	21	64	62	L100 × φ60.4	0.8
SCV-250.3G	6	30	15	25	27	68	62
SCV-250.8G	10	80	15	25	72	68	62
