製品特長
UWシリーズは、電源出力5kWクラス以下のRFアプリケーションへの適用を目的として開発された小形モデルです。当社VMタイプに比べ、ネジ寿命を約2倍に強化した長寿命タイプです。
・銅メッキステンレスにより、低損失・高強度を実現
・当社独自の高精度渦巻き電極を搭載
・最小3~最大2000 pFまでの静電容量帯をカバーできる製品群
・ハイアルミナセラミックスを採用し低損失を実現(UWA55タイプ)
・Diamond Like Carbon(DLC)コーティングにより長寿命化を実現
お取扱い上・運用上の注意点、また、特性に関する説明に関してはカタログをご覧ください。
- 低損失・高強度ベローズ
- 渦巻き電極
- 広範囲静電容量帯
- ハイアルミナセラミックス採用
- 静電容量可変用ネジの強化
仕様一覧
製品詳細に関しては、各形式に添付されているPDF(データシート)をご覧ください。
形式 | 静電容量 (pF) |
電圧 (kVp) |
最大許容電流※1 (Arms) |
外形寸法 (mm) |
質量 (kg) |
||||
---|---|---|---|---|---|---|---|---|---|
Min. | Max. | RF 動作 |
ピーク 試験 |
13.56 MHz |
40 MHz |
60 MHz |
|||

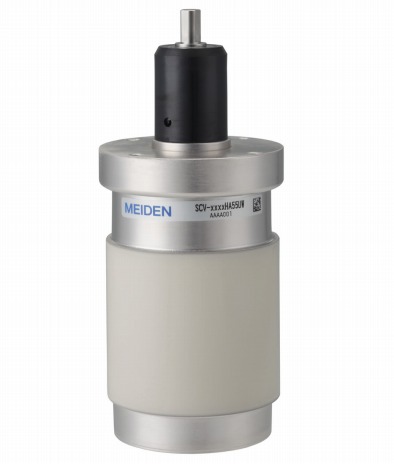

SCV-150.6HA55UW-C | 3 | 60 | 9 | 15 | 32 | 62 | 56 | L133.5 × φ55 | 0.7 |
SCV-150.75HA55UW-C | 5 | 75 | 9 | 15 | 40 | 62 | 56 |
形式 | 静電容量 (pF) |
電圧 (kVp) |
最大許容電流※1 (Arms) |
外形寸法 (mm) |
質量 (kg) |
||||
---|---|---|---|---|---|---|---|---|---|
Min. | Max. | RF 動作 |
ピーク 試験 |
13.56 MHz |
40 MHz |
60 MHz |
|||

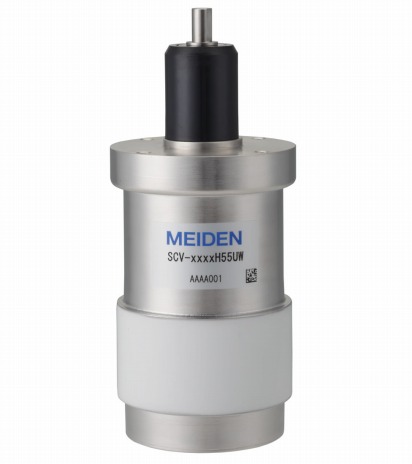

SCV-200.5FH55UW-C | 6 | 50 | 12 | 20 | 36 | 71 | 64 | L133.5 × φ55 | 0.7 |
SCV-151H55UW-C (※2) |
10 | 100 | 9 | 15 | 54 | 71 | 64 | ||
SCV-201H55UW-C | 10 | 100 | 12 | 20 | 72 | 71 | 64 | ||
SCV-151.5FH55UW-C | 7 | 150 | 9 | 15 | 94 | 71 | 64 | ||
SCV-152.5H55UW-C (※2) |
25 | 250 | 9 | 15 | 94 | 71 | 64 | ||
SCV-83.5FH55UW-C | 7 | 350 | 4.8 | 8 | 94 | 71 | 64 | ||
SCV-55FH55UW-C | 7 | 500 | 3 | 5 | 94 | 71 | 64 | ||
SCV-85H55UW-C (※2) |
35 | 500 | 4.8 | 8 | 94 | 71 | 64 | ||
SCV-310H55UW-C (※2) |
35 | 1000 | 1.8 | 3 | 94 | 71 | 64 | ||
SCV-510H55UW-C | 35 | 1000 | 3 | 5 | 94 | 71 | 64 | ||
SCV-415H55UW-C | 150 | 1500 | 2.4 | 4 | 94 | 71 | 64 |
形式 | 静電容量 (pF) |
電圧 (kVp) |
最大許容電流※1 (Arms) |
外形寸法 (mm) |
質量 (kg) |
||||
---|---|---|---|---|---|---|---|---|---|
Min. | Max. | RF 動作 |
ピーク 試験 |
13.56 MHz |
40 MHz |
60 MHz |
|||

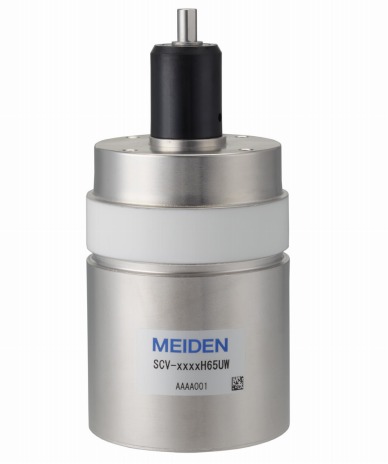

SCV-125H65UW-C (※2)(※3) |
50 | 500 | 7.2 | 12 | 94 | 71 | 64 | L133.5 × φ65 | 0.9 |
SCV-155H65UW-C | 50 | 500 | 9 | 15 | 94 | 71 | 64 | ||
SCV-810H65UW-C | 100 | 1000 | 4.8 | 8 | 94 | 71 | 64 | ||
SCV-1010H65UW-C | 100 | 1000 | 6 | 10 | 105 | 80 | 72 | ||
SCV-415H65UW-C (※2)(※3) |
150 | 1500 | 2.4 | 4 | 94 | 71 | 64 | ||
SCV-515H65UW-C | 150 | 1500 | 3 | 5 | 94 | 71 | 64 | ||
SCV-320H65UW-C | 200 | 2000 | 1.8 | 3 | 86 | 65 | 59 | 0.95 |
形式 | 静電容量 (pF) |
電圧 (kVp) |
最大許容電流※1 (Arms) |
外形寸法 (mm) |
質量 (kg) |
||||
---|---|---|---|---|---|---|---|---|---|
Min. | Max. | RF 動作 |
ピーク 試験 |
13.56 MHz |
40 MHz |
60 MHz |
|||

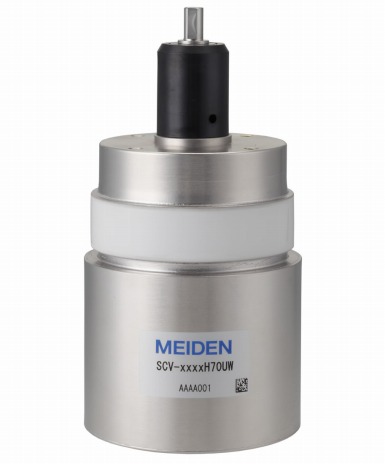

SCV-715H70UW-C | 150 | 1500 | 4.2 | 7 | 105 | 80 | 72 | L133.5 × φ70 | 1.0 |
- ※1最大許容電流値は、30W熱伝導冷却時の値です。
- ※2UW-NPタイプ対応可
- ※3UW-Bオプション対応可
オプション
ご要望に合わせて最適なオプションをご提案いたします。

- 小形ボールネジ
- 静電容量可変用ネジに、小形ボールネジを採用しました。
高速・高加減速反転マッチング、同範囲連続動作や微動ハンチングなどの過負荷条件に対応し、長寿命を実現しています。
- シャフト
- UWシリーズシャフト形状は、お客様仕様に対応できます。詳細はカタログをご覧ください。
小電流版(UW-NPタイプ)

- ソーラーアプリケーション
- 最大許容電流:50 Arms
- 許容表面温度:80 ℃
- 銀メッキレス
(UW-NP タイプ対応機種は仕様表の※2を参照)
