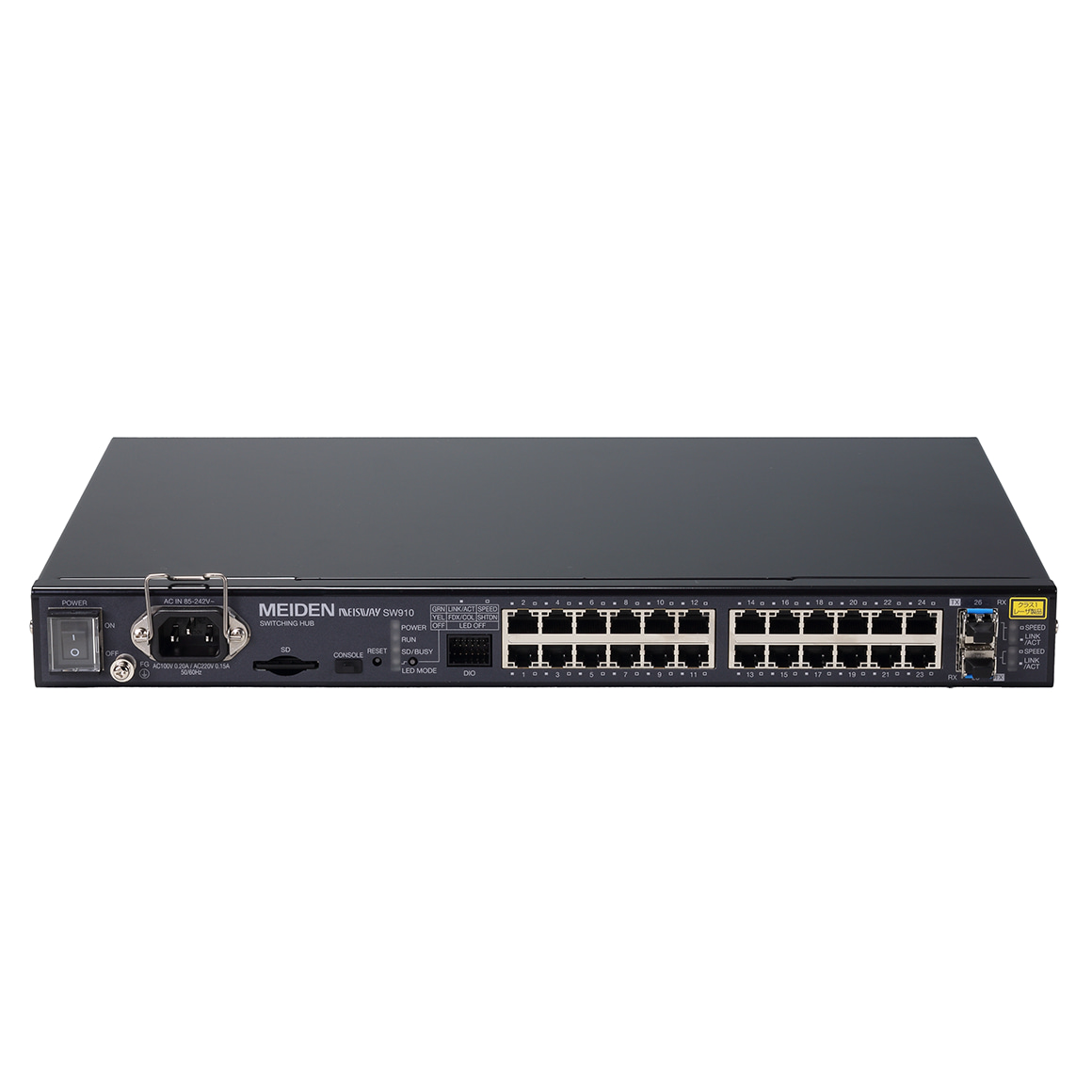

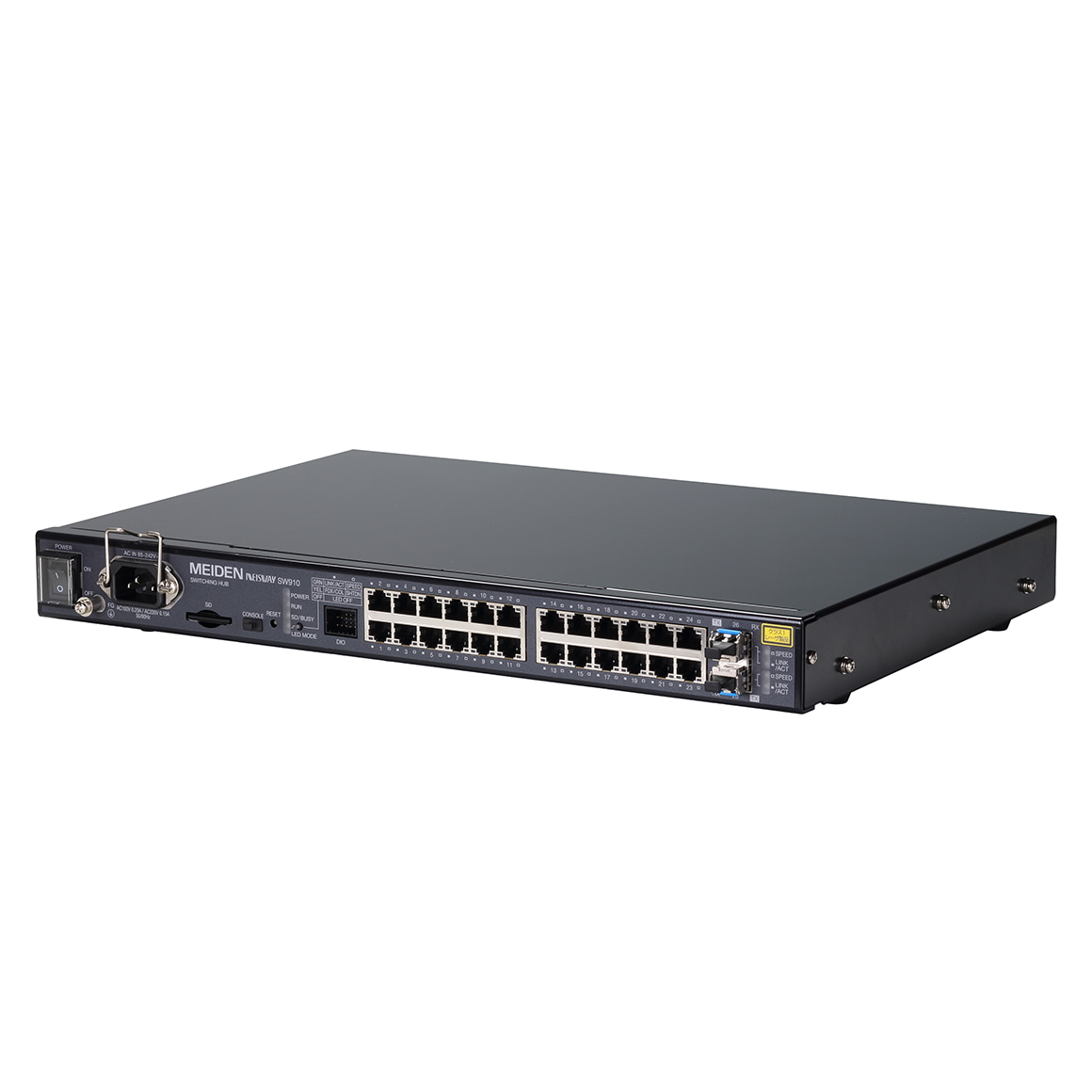

産業用ネットワーク機器産業用スイッチングハブ MEISWAY SW910
高信頼性と耐環境性を備えたロバストスイッチ
レイヤ２・オールギガビット
製品特長
耐環境性と高い信頼性を備えた26ポート・ギガビットインタフェースを搭載。リング構成による回線の冗長化機能により柔軟なギガビット・ネットワークが構成可能です。電解コンデンサは長寿命部品を適用し、ファンレス/通気孔レスのため保守部品は不要です。回線障害時には伝送路を500ms以内に再構築でき、システムの稼働率や信頼性が大幅に向上します。また、電源ノイズ耐量2kVのノイズフィルタを装備し、さらには電源部の高絶縁耐圧（AC2000V/1分間）により、高温・ノイズ・高電圧の環境下にて適用可能です。
- SFPスロットを2ポート装備
- リング構成によるネットワーク冗長化機能を搭載
- 当社独自の迂回機能（MRTP）と高速スパニングツリープロトコルを搭載
- インテリジェント機能を搭載
- 高温・ノイズ・高電圧の環境下で適用可能
- ファンレス／通風孔レスで使用温度範囲－20～55℃を実現（動作時）
- ファンレス、長寿命部品採用により保守部品が不要
- 電力用規格B-402準拠（突入電流は除く）
- 連続稼働寿命10年設計
仕様一覧
| 項目 | 伝送仕様 | ||
|---|---|---|---|
| ポート構成 | 10/100/1000BASE-T | 24 ポート | |
| SFP スロット |
100BASE-FX | 2 ポート 使用コネクタ：2 芯LC コネクタ MMF（マルチモードファイバ）対応 SMF（シングルモードファイバ）対応 |
|
| 1000BASE-LX | 2 ポート 使用コネクタ：2 芯LC コネクタ SMF 対応 中距離Max：10km、長距離Max：40km |
||
| 1000BASE-BX | 2 ポート 使用コネクタ：1 芯LC コネクタ SMF 対応 中距離Max：10km、長距離Max：40km |
||
| スイッチ容量 | 19.8 Gbps | ||
| MAC アドレス容量 | 16,000個 | ||
| 迂回機能 | STP（IEEE802.1d）、RSTP（IEEE802.1w） | ||
| MRTP（明電舎リングトポロジープロトコル） 障害発生時の迂回処理時間（32 台構成）：1s 以内 |
|||
| マルチキャストサポート | IGMP スヌーピング（IGMPv1/IGMPv2） | ||
| VLAN | ポートVLAN、タグVLAN 最大256 グループ設定可能 IEEE802.1q 準拠 |
||
| フロー制御 | 全二重：IEEE802.3x フロー制御 半二重：バックプレッシャ機能 |
||
| フィルタリング機能 | ショートパケット、ロングパケット FCS エラーパケット、シンボルエラーパケット |
||
| パケット優先制御（QoS） | ポート単位：8レベルの送信キュー IEEE802.1p 準拠 |
||
| ネットワーク管理プロトコル | SNMPv1（RFC1157準拠） SNMPv2c（RFC1902 ～ RFC1907 準拠） MIB-Ⅱ（RFC1213 準拠） Bridge MIB（RFC4188 準拠） SNMP-trap（遅延送信対応） |
||
| ネットワーク運用 | IP通信機能 SSH によるネットワークログイン ICMP によるping 応答 |
||
| ストーム抑止機能 | 設定によりブロードキャスト、マルチキャスト、 宛先未学習パケットの破棄が可能 |
||
| ポートミラーリング | 任意ポートのトラフィックモニタリングが可能 | ||
| シリアルコンソール | USB インタフェース（USB Type-C） | ||
| 設定保存/ 書込み、FW 更新 | 設定保存／書込み ⇒シリアルコンソール経由による FW 更新 ⇒ Web、シリアルコンソール経由による |
||
| RAS 機能 | 自己診断機能、syslog/raslog 機能、不揮発性ログ機能、 リソース監視機能（温度監視、CPU リソース監視） |
||
| セキュリティ機能 | パスワードログイン、パスワード強化、アクセスリスト、 MAC アドレス制限 |
||
| 異常出力接点 | 5 点（専用コネクタ） | ||
| 制御入力接点 | 2 点（専用コネクタ） | ||
| 項目 | 環境仕様 |
|---|---|
| 型式 | UT228/□□2A （□□：タイプによる（01～07、11～17）） |
| 電源コネクタ | 3Pインレット形（AC）／2P端子台（DC） |
| 電源電圧範囲 | AC85V〜 242V 47〜63Hz／DC80V〜143V |
| 消費電力（動作時） | 約20W（AC100V）／約20W（DC110V） |
| 使用温度範囲（動作時） | −20～55℃ |
| 絶縁耐圧（電源1次−FG） | AC2000V 1分間 |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 電源ノイズ耐量 | 方形波インパルスノイズ 2kV 50ns/1μs |
| 質量 | 約2.8kg |
| 外形寸法（mm） | W420 × H43 × D280（突起含まず） |
| 適合規格 | 電力用規格B-402準拠（突入電流は除く） |
インテリジェント機能
インテリジェント機能により高い柔軟性と管理性を提供し、効率的なネットワーク運用に対応します。
- VLAN及びパケット優先制御機能
- スパニングツリープロトコル(STP、RSTP)
- 独自仕様の拡張版スパニングツリープロトコル(MRTP)
- ネットワーク管理機能（SNMP/MIB-Ⅱ）
- IPマルチキャストプロトコル(IGMPスヌーピング機能)
- ポートミラーリングによる、任意ポートのパケットモニタリング
- 運用中の保全機能(自己診断、syslog、raslog)
- ACL、MACアドレスフィルタリング等のセキュリティ機能
- ※USBはUSB Implementers Forumの登録商標です。
