特高開閉装置（GIS）一般需要家様向C-GIS
24～84kVのガス絶縁開閉装置

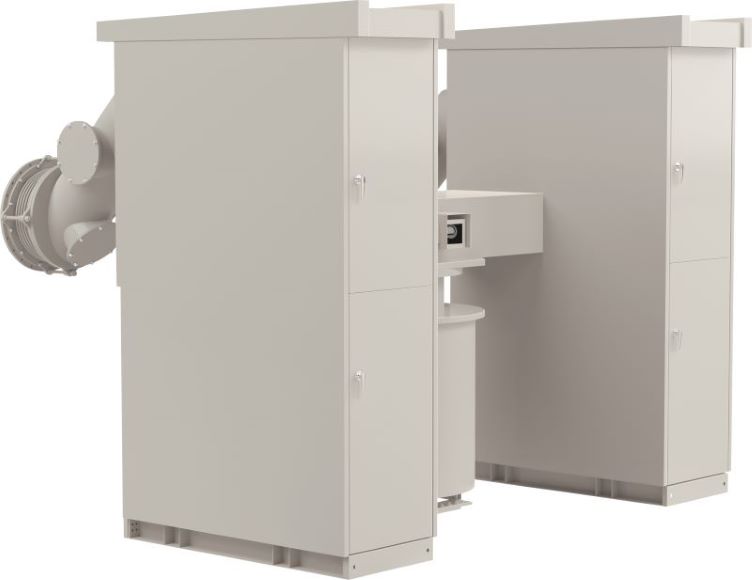

- BA508-2816 72/84kVキュービクル形ガス絶縁開閉装置 72/84kV C-GIS
- BA524-3063 24kVキュービクル形ドライエア絶縁開閉装置 24kV Eco C-GIS
- BA525-3076 36kVキュービクル形ドライエア絶縁開閉装置 36kV Eco C-GIS

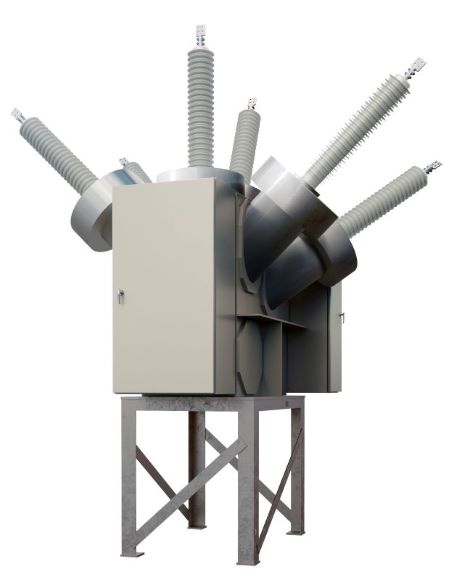

- BA527-3104 72/84kV真空複合形ガス絶縁開閉装置 72/84kV VFS
- BA530-3140 72/84kVキュービクル形ドライエア絶縁開閉装置 72/84kV Eco C-GIS
- BA539-3338 72/84kV新縮小キュービクル形ガス絶縁開閉装置(BG-70)
- BA542-3689 72/84kV真空複合形ドライエア絶縁開閉装置 72/84kV Eco VFS
製品特長
当社は、真空遮断器（VCB）を開発後、1970年代に72/84kV油絶縁開閉装置（V-Sub60/70P）、1980年代に72/84kVユニット形ガス絶縁開閉装置（V-Sub60/70G）、24/36kV C-GIS（HICLAD-20/30G）、1990年代に72/84kVキュービクル形ガス絶縁開閉装置（C-GIS）、2000年代以降も72/84kV真空複合形ガス開閉装置（VFS）、24/36/72/84kVドライエア絶縁開閉装置（Eco C-GIS）及び72/84kV真空複合形ドライエア絶縁開閉装置（Eco VFS）と、世の中のニーズに合わせた製品を次々に開発し、販売しております。
- 環境に優しい
ドライエア絶縁は「脱SF6ガス」を実現
SF6ガス絶縁でも真空遮断器を採用し、絶縁ガスの低圧力化により、使用ガス量を大幅に削減 - 設置スペースを大幅に縮小化
- 主回路充電部の露出はありません。
※架空線接続部を除く
仕様一覧
定格電圧：24kV
| 絶縁媒体 | 乾燥空気 | |
|---|---|---|
| 定格耐電圧 | 商用周波 | 50kV |
| 雷インパルス | 125kV | |
| 定格電流 | 630/1250A | |
| 定格短時間耐電流 | 25kA、1秒 | |
| 定格ガス圧力（20℃） | 0.10MPa | |
| 製品ラインナップ | C-GIS | |
定格電圧：36kV
| 絶縁媒体 | 乾燥空気 | |
|---|---|---|
| 定格耐電圧 | 商用周波 | 70kV |
| 雷インパルス | 170kV | |
| 定格電流 | 630/1250A | |
| 定格短時間耐電流 | 25kA、1秒 | |
| 定格ガス圧力（20℃） | 0.07MPa | |
| 製品ラインナップ | C-GIS | |
定格電圧：72kV
| 絶縁媒体 | 乾燥空気 | SF6 | |
|---|---|---|---|
| 定格耐電圧 | 商用周波 | 140kV | 140kV |
| 雷インパルス | 350kV | 350kV | |
| 定格電流 | 800/1200A | 800/1200A | |
| 定格短時間耐電流 | 25/31.5kA、2秒 | 25/31.5kA、2秒 | |
| 定格ガス圧力（20℃） | 0.16MPa | 0.07MPa(※1) | |
| 製品ラインナップ | C-GIS VFS |
C-GIS VFS |
|
※1：72/84kV新縮小キュービクル形ガス絶縁開閉装置は0.12MPa
定格電圧：84kV
| 絶縁媒体 | 乾燥空気 | SF6 | |
|---|---|---|---|
| 定格耐電圧 | 商用周波 | 140kV （低減電圧） |
160kV(※2) |
| 雷インパルス | 325kV （低減電圧） |
400kV(※3) | |
| 定格電流 | 800/1200A | 800/1200A | |
| 定格短時間耐電流 | 25/31.5kA、2秒 | 25/31.5kA、2秒 | |
| 定格ガス圧力（20℃） | 0.16MPa | 0.07MPa(※4) | |
| 製品ラインナップ | C-GIS VFS |
C-GIS VFS |
|
※2：72/84kV新縮小キュービクル形ガス絶縁開閉装置は140kV（低減電圧）
※3：72/84kV新縮小キュービクル形ガス絶縁開閉装置は325kV（低減電圧）
※4：72/84kV新縮小キュービクル形ガス絶縁開閉装置は0.12MPa
