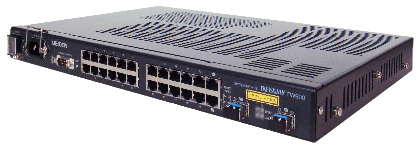

生産終了製品【生産終了】産業用スイッチングハブ MEISWAY TW900
19インチラック・1Uサイズ適合。高信頼性・耐環境性を要求される市場において必要性が高いポート構成を備えた産業用スイッチングハブ。
製品特長
耐環境性と高い信頼性を備えた24ポート・ギガビットインタフェースを搭載。ループ構成による回線の冗長化機能により柔軟なギガビット・ネットワークが構成可能です。電解コンデンサは長寿命部品を適用し、ファンレスのため保守部品は不要です。回線障害時には伝送路を0.5秒以内に再構築でき、システムの稼働率や信頼性が大幅に向上します。また、電源ノイズ耐量2kVのノイズフィルタを装備し、さらには電源部の高絶縁耐圧（AC2000V/1分間）により、高温・ノイズ・高電圧の環境下にて適用可能です。
- SFPスロットを2ポート装備
- ループ構成による冗長化機能を搭載
- インテリジェント機能
- ファンレスのため保守部品が不要
- 高温・ノイズ・高電圧の環境下で適用可能
- 当社独自の迂回機能（RTP）と高速スパニングツリープロトコルを搭載
- 電力規格 B-402 準拠
仕様一覧
| 項目 | 伝送仕様 | ||
|---|---|---|---|
| スイッチングモード | ストアアンドフォワード | ||
| スイッチ容量 | 18.3Gbps | ||
| 伝送方法 | 全二重/半二重 | ||
| ポート構成 | 10/100/1000BASE-T | 24ポート （この内2ポートはSFPポートとのコンボポート） |
|
| SFPスロット | 100BASE-FX | 2ポート 使用コネクタ：2芯LCコネクタ MMF（マルチモードファイバ）対応 SMF（シングルモードファイバ）対応 |
|
| 1000BASE-LX | 2ポート 使用コネクタ：2芯LCコネクタ SMF対応 中距離Max：10km、長距離Max：40km |
||
| 1000BASE-BX | 2ポート 使用コネクタ：1芯LCコネクタ SMF対応 中距離Max：10km、長距離Max：40km |
||
| 異常出力端子 | 1接点（シリアルポートと共用） | ||
| MACアドレス容量 | 16,000個 | ||
| フロー制御 | IEEE802.3x（全二重）、バックプレッシャ（半二重） | ||
| 迂回機能 | サポートプロトコル | 改良型スパニングツリープロトコル（RTP） 標準スパニングツリープロトコル （RSTP/STP：IEEE802.1w及びIEEE802.1d） |
|
| ネットワーク構成 | リング又はメッシュ（RTP：リングのみ、マルチリング対応） | ||
| 迂回処理時間 | RTP：500ms以内（64ノード、1000BASE-BX使用時） RSTP：数秒 STP：数秒～数十秒 |
||
| 経路制御 | RIP、OSPF、Static、PIM-SM | ||
| マルチキャストサポート | IGMPスヌーピング | ||
| VLAN | IEEE802.1q準拠 タグ及びポートベースVLAN 最大256グループ設定可能 |
||
| フィルタリング機能 | ショートパケット、ロングパケット FCSエラーパケット、シンボルエラーパケット |
||
| パケットフィルタリング機能 | アクセスリストによるIPパケットフィルタリング IP、ICMP、TCP、UDP、ARP、MACアドレス、ポート番号 |
||
| パケット優先制御 | IEEE802.1p準拠、8レベル | ||
| ネットワーク管理 | SNMPv1（RFC1157準拠）、SNMPv2c、MIB-II、TRAP機能 | ||
| ネットワーク運用 | telnet、http、ICMP、IP | ||
| ストーム抑止機能 | 設定によりブロードキャスト、マルチキャスト、宛先未学習パケットの破棄が可能 | ||
| サポート機能 | Gratuitous ARP、ログ情報一括収集、Directed Broadcast HOL control |
||
| シリアルコンソール | EIA/TIA-232-E準拠 Dsub9pin | ||
| 設定保存・書込・ファームウェア更新 | Web（http）又はシリアルポート経由による | ||
| 項目 | 環境仕様 |
|---|---|
| 型式 | UT222/□□2A （□□：タイプによる（01～07、11～17）） |
| 電源コネクタ | 3Pインレット形（AC）/2P端子台（DC） |
| 電源電圧範囲 | AC85V～ 242V47～63Hz/DC80V～143V |
| 消費電力（動作時） | 約32W（AC100V）/約33W（DC110V） |
| 使用温度範囲（動作時） | -10 ～55℃ |
| 絶縁耐圧（電源1次-FG） | AC2000V 1分間 |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 電源ノイズ耐量 | 方形波インパルスノイズ 2kV 50ns/1µs |
| 質量 | 約2.8kg |
| 外形寸法（mm） | W420×H43×D280（突起含まず） |
| 適合規格 | 電力用規格B-402準拠（突入電流は除く） |
インテリジェント機能
インテリジェント機能として、ループ構成、VLANおよびパケット優先制御機能を搭載し、IPマルチキャストやネットワーク管理機能（SNMP/MIB II）によるネットワーキングも実現。さらにポートのミラーリングによるパケットモニタも可能です。
