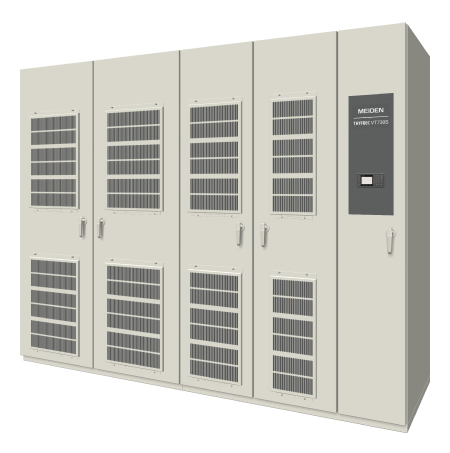

高圧モータドライブ直接高圧形インバータ THYFREC VT730S
高圧電動機を可変速する直接高圧インバータ。
-
- オートチューニング
- オートチューニング機能により、モータ定数の設定などのわずらわしい作業が不要です。既設モータを使用する場合も、メーカーを問わず最適なチューニングが可能です。
-
- 高効率運転
- 軽負荷時に、自動的に出力電圧を低減してモータの無負荷損失を抑えて、総合効率を向上させます。
-
- 運動比率設定
- 周波数設定値に対して、ゲインとバイアスの演算処理を行う機能です。生産ラインにおいて複数のモータに速度差を持たせて運転する場合に適用します。
-
- 周波数ジャンプ
- 特定周波数でのモータの機械的な共振点を避けて運転することができます。V/f制御時に有効です。
-
- ドルーピング設定
- 機械的に連結された複数の駆動時に、負荷のバランスをとることができます。ベクトル制御、PMモータ制御モードで有効となります。
-
- 簡易ASR機能
- V/f制御モード選択時でも速度検出オプションを装着することで、簡易速度制御を行うことができます。簡単な調整で高精度な速度制御が可能です。
-
- S字クッション
- 加速時と停止時のショックを和らげるために速度変化を滑らかにすることができます。
-
- 瞬停再始動
- 瞬停再始動機能は瞬停時にインバータが停止しても復電後にフリーラン中のモータの回転周波数をサーチし出力周波数・電圧を一致させてから自動的に運転を再開させる機能です。
-
- 直流制動
- 直流電流をモータに流して発生するエネルギーを熱として消費することで制動力を得ることができます。
-
- 商用同期切替
- 運転中のモータをインバータから商用電源、商用電源からインバータへショックレスで切り替え可能です。
製品特長

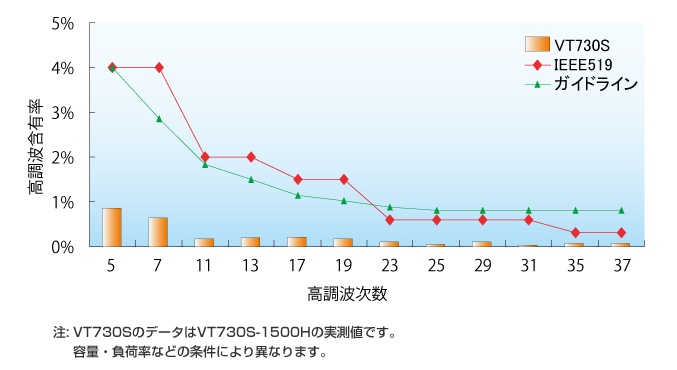

高効率・高力率を実現すると共に、多相整流により電源高調波を大幅に低減。インバータ単機で経済産業省高調波ガイドラインの基準をクリアしています。
また、独自のPWM方式を採用し、モータに悪影響を与えるサージ電圧を抑制しており、既設の標準モータも安心して運転できます。
速度センサ付きベクトル制御（オプション）を使うことで、負荷の変動に左右されない力強い安定した運転が可能です。
- 高効率・高力率
- 電源高調波の低減
- サージ電圧の抑制
- パワフルでスムーズな運転
- 標準仕様で国際基準、IEC・EMC指令に適合
- 36相整流相当（6kV系）に標準対応
用途・ソリューション
ファン・ブロア
省エネ
集塵ブロア・排気ファン・ボイラ押込ファンなどでダンパ制御しているものを、インバータによる回転数制御にすることで大きな省エネ効果が得られます。
また、工場などの空調システム・ガス圧送システムなど、季節・繁閑に合わせて風量を制御し、省エネを実現します。
自動化
ボイラ押込ファン・ガス圧送システムなどで、操業や需要に合わせて風量や圧力を自動制御することができます。
低騒音化
市街地などに設置される電力用変圧器やガス圧送ブロアなどは深夜や季節により需要が減少した際、回転数を下げて低騒音化が図れます。
ポンプ
省エネ
ポンプの流量制御を吐出バルブで制御しているものを、インバータによる回転数制御にすることで大きな省エネ効果が得られます。
水中ポンプや冷却ポンプなどの流量を、季節・繁閑に合わせて流量を制御し、省エネ効果を実現します。
自動化
冷却水ポンプや工場の送水ポンプなどで、操業や需要に合わせて流量や圧力を自動制御することができます。
コンベア
高能率化・高性能化
搬送物の種類により速度を変えて発塵を抑えながら能率を上げます。コンベヤの速度を変え搬送量を制御したり、切出量を調整し原料の配合比を制御することができます。
自動化・合理化
搬送物の種類による速度や搬送量を自動調整することができます。また、搬送物の荷崩れを防止するために、加減速時間を最適に制御できます。
押出機
自動化・合理化
材料の種類による速度や吐出量・吐出圧を自動調整することができます。
クレーン
高性能化
クッションスタート・ストップによる荷振れ防止が可能です。また、微速から高速まで走行速度が自由にできます。
仕様一覧
| VT730S （海外規格対応） |
|
|---|---|
| 適用モータ | 235～2500kW |
| 最大連続定格電流 | 3kV系：58～266A 6kV系：39～266A |
| 過負荷耐量 | 120％1分、150％1分 |
こちらの表に記載のない仕様については、問い合わせフォームからお気軽にお問い合わせください。
制御モード
- V/f（低減トルク）制御モード
- ファン・ポンプなどのような、低速域でトルクが小さい二乗低減トルク負荷に最適です。
- V/f（定トルク）制御モード
- 広範囲の可変速運転においてモータの発生トルクを一定にすることができます。押出機・コンベヤなどに適用されます。
- センサ付ベクトル制御モード
- 高応答・高精度・広い速度制御範囲の要求に応えることができます。フィルムライン・鉄鋼プロセッシングラインなどの主駆動に最適です。
早見表
各シリーズにおけるモータの電圧や容量の範囲が一目で分かる早見表です。
