製品特長
温暖化指定ガスSF6ガスの代わりに乾燥空気を絶縁に使用し、さらに環境配慮項目（3R・LS）とライフサイクルコスト（LCC）低減を基本コンセプトにエコ調達に最適なタンク形VCBです。

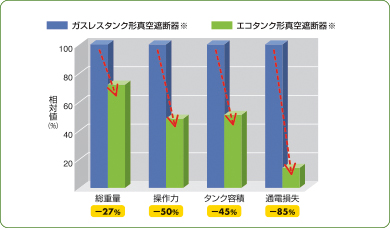

- [Reduse]温暖化指定ガス（SF6）の不使用、アルミ製タンク採用による過電流損失低減、アルミ材使用による質量低減、小形化
- [Reuse/Recycle]無発錆・無腐食部品の再利用（アルミ・銅部材の再利用）
- [Long Use]VCB採用で長寿命化
アルミ材採用による補修塗装レスで長寿命 - [separable]分解回収の容易性（SF6ガス回収装置不要、SF6再処理不要）
用途・ソリューション
- 36/72/84kV（日本国内向け）JEC-2300、電力規格に準拠
- 36/72.5kV（海外向け）IEC 62271-100-2008、ANSI C37.06-2009 準拠
仕様一覧
| 形式 | NBOA-60532BA /BB |
NBOA-60732BA /BB |
NBOA-70532BA /BB |
NBOA-70732BA /BB |
|---|---|---|---|---|
| 定格電圧（kV） | 72 | 84 | ||
| 定格雷インパルス耐電圧（kV） | 350 | 400 | ||
| 定格電流（A） | 1200 | 2000 | 1200 | 2000 |
| 定格周波数（Hz） | 50/60 | |||
| 定格遮断電流（kA） | 31.5※ | |||
| 定格過渡回復電圧（kV/µs） | 0.75 | |||
| 定格開極時間（s） | 0.03 | |||
| 定格遮断時間（～） | 3 | |||
| 標準動作責務 | A（O-1分-CO-3分-CO）、B（CO-15秒-CO）、R（O-0.35秒-CO-1分-CO） | |||
| 閉極時間（s） | 0.13 | |||
| 定格閉路操作電圧（V） | DC 100/110 | |||
| 定格制御電圧（V） | DC 100/110 | |||
| 定格空気圧力（MPa-g） | 0.5（乾燥空気）（20℃） | |||
| 操作方式 | 電動蓄勢・ばね投入・ばね遮断 | |||
| 適用規格 | JEC-2300（1998） | |||
- ※40kAも対応可能。
