パワーコンディショナSP1000シリーズ
出力電力500kWのパワーコンディショナとして世界最高レベル*の変換効率（98.7%）で出力します。雨天など日射が少ない時間帯でも高い変換効率を発揮し、発電量の最大化に寄与します。
系統連系・非発連系の2モードで運転可能です。系統停電時に特定負荷へ給電する機能を具備しており、非常用発電機の運転長時間化によるBCP対策に貢献します。
*2017年9月時点
製品特長
- 世界最高レベルの変換効率 98.7%。雨天などの日射が少ない時間帯でも高い変換効率を発揮し、発電量の最大化に寄与します。
- 非常用発電機連系機能。非常用発電機の燃料消費低減と運転長時間化に寄与します。
- DC1000Vシステム。直列数の最大化による集電付帯設備の削減に貢献します。
- MPPT電圧範囲550～900V。ワイドレンジで発電量最大化に貢献。
- 集電機能付帯(ヒューズ保護)。8・12・16回路からお選びいただけます。接続箱から直接入力いただけるので集電箱が省略でき、システムコスト低減に貢献します。
- 交流低圧側地絡保護(低圧OVGR）内臓。
- 塩害地区や寒冷地地区に設置可能。パッケージをご用意しております。
- 1MWオールインパッケージをご用意。20FTコンテナにパワーコンディショナ2台、所内盤、集電機能搭載。現地での組み込み作業が不要です。
仕様一覧
| 形式 | SP1000-500 | |
|---|---|---|
| 直流入力 | 入力電圧範囲 | 0～1000V |
| MPPT動作電圧範囲 | 550V～900V | |
| 最大入力電圧 |
1000V |
|
| 入力回路数 | （標準）8回路 （オプション最大16回路） | |
| 交流出力 | 電気方式 | 三相3線式 |
| 絶縁方式 | トランスレス方式 | |
| 定格出力電力 | 500kW （500ｋVA） | |
| 定格出力電圧 | 350V | |
| 定格出力電流 | 825A | |
| 定格周波数 | 50Hz/60Hz | |
| 電流ひずみ率 |
各次3％以下 総合5％以下（定格運転時） |
|
| 出力力率 |
遅れ0.99以上（定格運転時） |
|
| 出力回路数 | 最大2条（ケーブル最大325sq） | |
| 変換効率 | 98.7%以上（最大時、JECの尤度を含む） | |
| 設置環境 | 設置場所 | 屋内 |
| 保護等級 |
IP20 |
|
| 許容周囲温度 | －10～40℃ | |
| 許容周囲湿度（結露なきこと） |
5～85% |
|
| 寸法・重量 | 寸法 （幅×高さ×奥行き） |
W2,300×H1,950×D700㎜ （突起部を除く） |
| 概算質量 | 1400kg | |
| 表示通信機能 | 操作画面（扉面） |
タッチパネル式（TFTカラーLCD、4.3型ワイド） |
| 外部通信 | RS485（2線式） 当社プロトコル（Modbus-RTU準拠） | |
| 準拠規格 | 分散型電源系統連系用電力変換装置（JEC 2470） 系統連系規定（JEAC 9701-2016) |
|

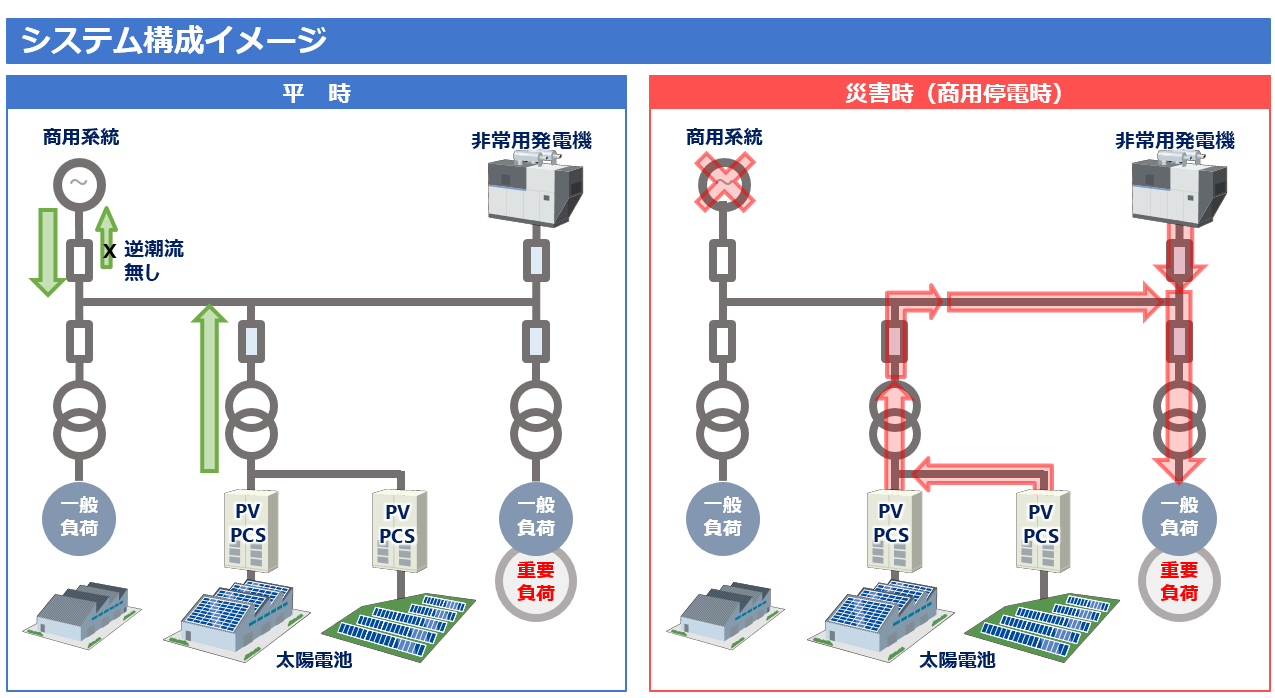

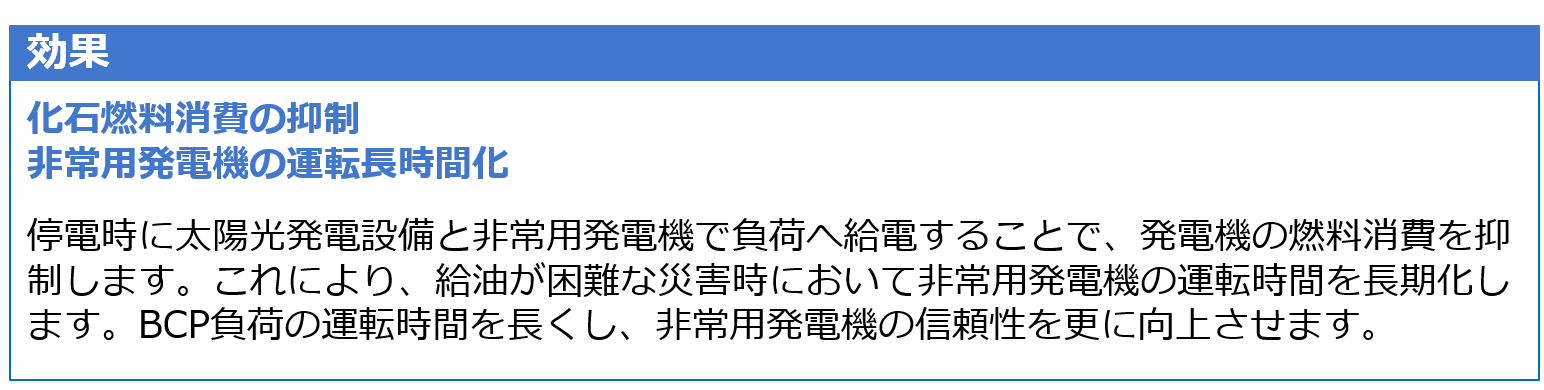

オプション機能：非常用発電機連系運転
