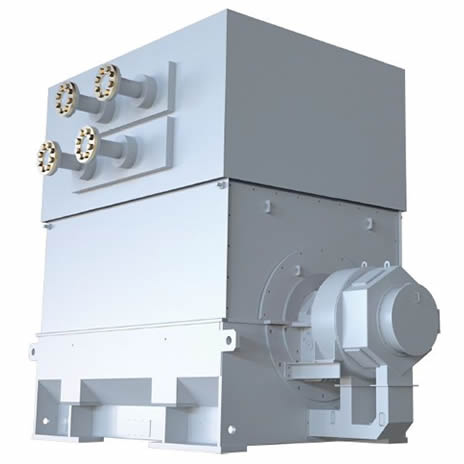

タービン発電機4極タービン発電機（新シリーズ ）

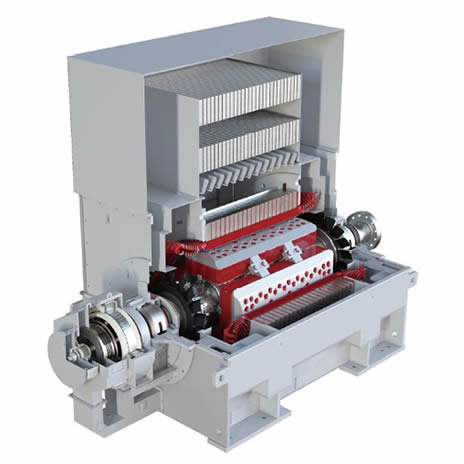

蒸気タービン、ガスタービン等により駆動される突極形回転子を適用した新シリーズの空気冷却タービン発電機
製品特長
従来機より容量拡大すると共に、業界トップクラスの高効率且つ小型軽量化を実現しました。蒸気タービン、ガスタービン、炉頂圧タービン等で駆動され、産業用あるいは電力事業用として、常用、非常用又はピークカット用として安定した運用が可能です。
- 突極回転子を採用し、高効率・小型軽量化を実現
- 永久磁石発電機（PMG）付きブラシなし発電機のため、メンテナンスが容易
- 一体真空含浸絶縁方式による高信頼性の確保
- 最新の設計技術の適用による信頼性の向上
- デジタル式自動電圧調整装置（AVR）との組み合わせによる高機能な制御
仕様一覧
| 項目 | 標準仕様 | 変化仕様 | |
|---|---|---|---|
| 環境条件 | 周囲温度 |
-15～40℃
|
標準を外れる場合はご指定下さい
|
| 標高 |
1000m以下 |
|
|
| 湿度 |
90%以下
|
|
|
| 使用の種類 |
連続 |
標準を外れる場合はご指定下さい |
|
| 出力 |
10,000kVA～60,000kVA |
|
|
| 電圧 |
6,600V・11,000V・13,800V |
|
|
| 力率 |
80％（遅れ） |
90％(遅れ） |
|
| 周波数 |
50Hz・60Hz |
|
|
| 極数 |
4極 |
|
|
| 適用規格 |
JEC2130・IEC60034・IEEE-C50 |
|
|
| 保護方式 |
IP44・IP54・IP55 |
|
|
| 冷却方式 |
※TEWAC・CACA |
|
|
| 耐熱クラス |
155（F） |
||
| 温度上昇限度 |
155（F） |
130(B) |
|
| 回転子形式 |
突極形 |
||
| 潤滑油給油方式 |
強制給油 |
自己給油 |
|
| 軸受支持方式 |
両軸受 |
||
| 励磁方式 |
永久磁石発電機（PMG）付きブラシなし |
励磁用変圧器付きブラシなし |
|
- ※TEWAC：Totally Enclosed Water to Air Cooled（全閉水冷熱交換器付）
CACA：Totally Enclosed Air to Air Cooled（全閉空冷熱交換器付）
