電力・エネルギー配電盤用保護継電器
受変電設備や配電盤の保護に対応するデジタル保護継電器をラインアップしています。用途に応じて最適なシリーズを選択いただけます。
- MEDIMULⅡシリーズ(複合形デジタル継電器)
- IPMATⅢSシリーズ(多機能形デジタル継電器)
- MRRシリーズ(明電ユニット形デジタルリレー)
製品特長
当社の配電盤用保護継電器は、すべてのシリーズでデジタル化されています。万一本体に異常が発生しても自己診断機能によりその異常内容の詳細が表示され、早急に適切な処置が可能です。設備の信頼性向上と保守作業の効率化に貢献します。

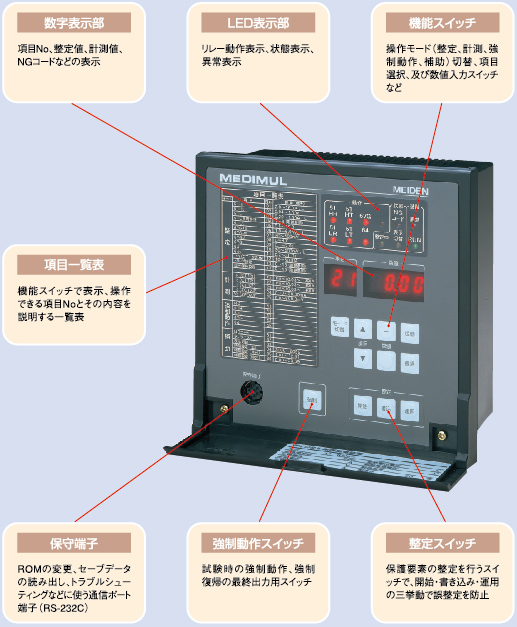

MEDIMULⅡシリーズ:ミドルクラスタイプ
コストパフォーマンスに優れた複合形デジタル継電器
従来のMEDIMULシリーズとの互換性を確保しつつ、測定端子・出力ロック機能を追加した複合形デジタル継電器です。測定端子によりスイッチギヤ前面でのリレー試験を可能とし、出力ロック機能により現地試験時などの不要な出力を抑止することで、保守性の向上に貢献します。
JEC-2500、JEC-2501、JEC-2502、JEC-2512、JEC-2518、JEC-2520、JIS C 4612準用

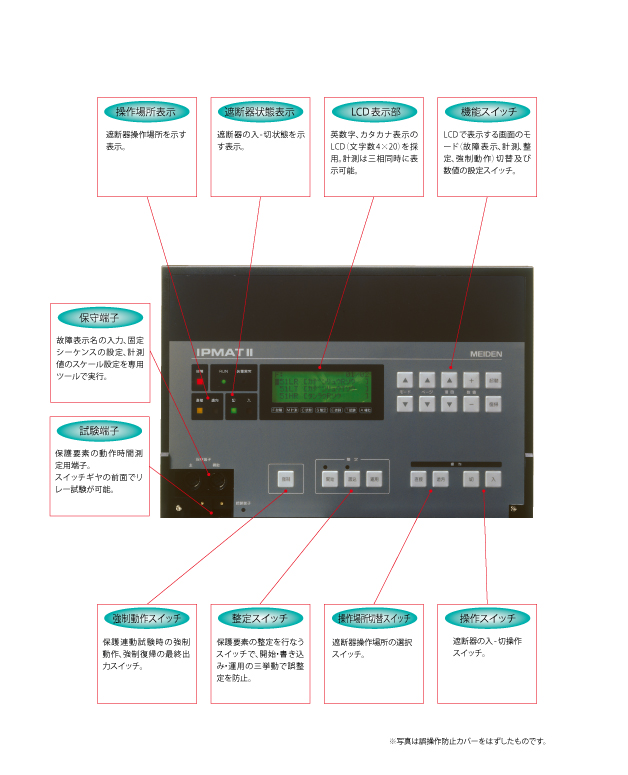

IPMATⅢSシリーズ:ハイグレードタイプ
保護・監視・制御・計測を1台に集約
オールデジタル方式を採用し、スイッチギヤに必要な保護・監視・制御・計測機能を一体化した多機能形デジタル継電器です。保護機能のCPU二重化や日本語表示に対応したLCDを備え、高い信頼性と操作性を実現します。特高・高圧受変電設備から高圧電動機まで、用途に応じた機種をラインアップしています。
JEC-2500、JEC-2501、JEC-2502準用

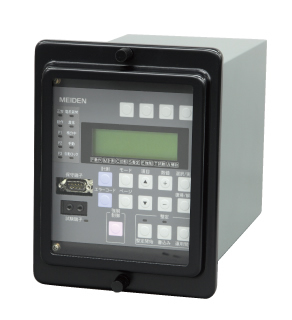

MRRシリーズ
設備更新にも対応しやすいユニット形デジタルリレー
高機能をコンパクトなユニットに集約したデジタルリレーです。スポットネットワーク受配電設備の保護・制御、変圧器の電圧調整、保守作業時の仮保護など、用途に応じた製品を用意しています。既設の誘導形リレーからの更新にも配慮した設計です。
JEC2500準拠 B402準用
製品構成・適用例
MEDIMULⅡシリーズ

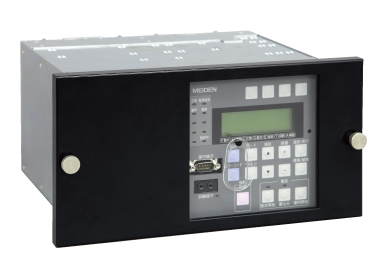

IPMATⅢSシリーズ

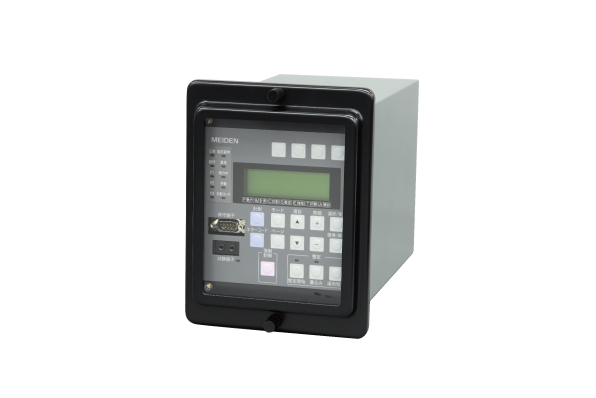

MRRシリーズ
スポットネットワークリレー
- スポットネットワーク受配電設備の保護・制御用のリレーであり、逆電力しゃ断、差電圧投入、無電圧投入、過電流保護などの機能をまとめて収納したリレー。
- ネットワーク母線にコージェネを連携したシステムにも適用可能。
電圧調整リレー

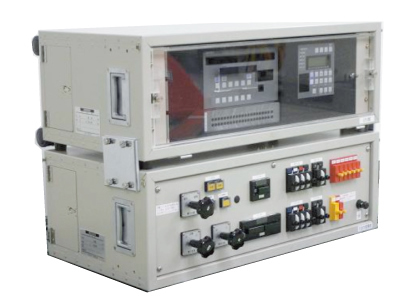

仮保護リレー(MRRハード応用製品)
仕様一覧
MEDIMULⅡシリーズ(複合形デジタル継電器)(PDF:316KB)
