製品特長

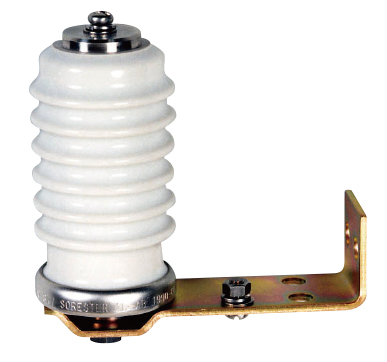

VCS,VCBの開閉サージ対策としてのサージアブソーバです。機能的には配電用酸化亜鉛形避雷器と全く同一です。高性能と高信頼性をコンパクトに凝縮しています。屋内用に据え付かれるため、取付金具を付属します。
- VCS,VCBの開閉サージ対策
- 配電用避雷器と同等のエネルギー耐量
- コンパクト
用途・ソリューション
VCS，VCBの開閉サージ対策に使用します。
仕様一覧
| 形式 | ZL−AB | ||||||
|---|---|---|---|---|---|---|---|
| 定格電圧（kV） | 3.6 | 4.8 | 7.2 | 12 | 15 | 24 | 36 |
| 適用回路電圧（kV） | 3.3 | 4.16 | 6.6 | 11 | 13.8 | 22 | 33 |
| 制限電圧上限値at 8/20µｓ、100A（kVcrest） | 12.75 | 16.5 | 25.5 | 34.2 | 45.2 | 64.5 | 94.2 |
| 動作開始電圧下限値（kVcrest） | 8.0 | 10.1 | 16.0 | 24.0 | 32.0 | 47.0 | 70.0 |
| 放電耐量 | 8/20µs、20kA 2回 | 4/10µs、40kA 2回 | |||||
| 外形図 | （a） | （b） | |||||
| H寸法（） | 124 | 124 | 124 | 275 | 305 | 380 | 470 |
| 概略質量（Kg） | 0.7 | 0.7 | 0.8 | 1.7 | 1.9 | 3.2 | 4.2 |
