製品特長

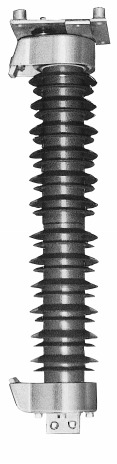

架空送電線で発生する雷閃絡事故を防止する避雷器です。鉄塔上に取り付けるため、高信頼性と小形・軽量が要求されます。40kAの放圧電流が流れても、飛散物のない安全防爆構造です。熱収縮ポリマー外皮とFRP絶縁筒による複合構造ポリマー碍管使用により、優れた耐候性、高強度、軽量化を実現しました。
仕様・適用についてはお問い合わせください。
- 複合構造ポリマー碍管を使用
- 完全防爆構造
- 高い信頼性（高エネルギー耐量）
- 小形・軽量
用途・ソリューション
架空送電線で発生する雷閃絡事故を防止する避雷器です。
仕様一覧
| 形式 | ZT-AR | ||||
|---|---|---|---|---|---|
| 系統電圧（kV） | 66 | 77 | 110 | 132 | 154 |
| 定格電圧（kV） | 69 | 80.5 | 115 | 104 | 161 |
| 定格放電電流（kA） （2/20µs） |
15 | 15 | 15 | 15 | 15 |
| 最大放電電流（kA） （2/20µs） |
40 | 45 | 40 | 40 | 40 |
| 制限電圧（kV） （於 最大放電電流） |
240以下 | 315以下 | 350以下 | 370以下 | 490以下 |
| 動作開始電圧（kV） | 98以上 | 114以上 | 163以上 | 147以上 | 228以上 |
| 定格放圧電流（kA） （0.2秒） |
25 | 25 | 25 | 40 | 40 |
| 耐汚損性能（mg/cm2,0.02秒） | 0.12 （於 69kV） |
0.12 （於 80.5kV） |
0.12 （於 115kV） |
0.5 （於 104kV） |
0.12 （於 161kV） |
| 機械的強度（kg） | 400 | 400 | 200 | 150 | 150 |
- ※ここに示した耐汚損性能は当社標準基準仕様です。これ以外の汚損地区用も製作できますのでお問い合わせください。
