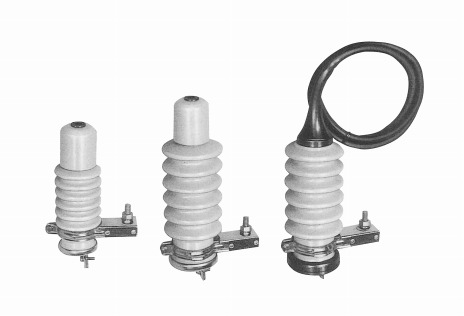

配電用避雷器配電用避雷器（ZL-8Aシリーズ）
酸化亜鉛素子を使用した公称放電電流2,500Aの6kV系統用配電用避雷器
製品特長
高性能の酸化亜鉛素子と合理的な一点切り簡易ギャップの採用で、小形・軽量となり、制限電圧が低く、保護性能が一段と向上しています。汚損によるギャップの特性変化がほとんどなく、安定した動作責務性能を有し、配電設備をサージ電圧から守っています。
- 保護性能が優れた避雷器
- 多重雷サージ・多頻度サージに強い
- 耐汚損性能が優れた避雷器
- 小形・軽量で取扱い易い
用途・ソリューション
公称放電電流2,500Ａの6kV系統用配電用避雷器です
仕様一覧
| ZL-8A | ZL-8AX | ZL-8AX-M | ||
|---|---|---|---|---|
| 種別 | 標準型 | 耐汚損形 | 耐汚損形 （モールドコーン付） |
|
| 耐汚損性能（塩分付着密度mg/cm2） | 0.06 | 0.35 | 0.35 | |
| 定格電圧（kV 実効値） | 8.4 | |||
| 公称放電電流（A 波高値） | 2500 | |||
| 商用周波放電開始電圧（kV 実効値） | 13.9以上（15以上） | |||
| 耐電圧 （容器のみ） |
商用周波 （kV 実効値） |
22 | 22（28） | |
| 雷インパルス （kV 波高値） |
60 | 60（90） | ||
| 雷インパルス 放電開始電圧 （kV 波高値） |
100% | 33以下（30以下） | ||
| 0.5µs | 38以下（33以下） | |||
| 制限電圧（8/20µs、2500A） （kV 波高値） |
33以下（22以下） | |||
| 放電耐量 | 雷インパルス大電流（kA）（4/10µs） | 10×2回（50×2回） | ||
| 方形波（A） （2ms） |
75×20回（150×20回） | |||
| 雷サージ動作責務（8/20µs、2500A） | 同極性・逆極性各5回 | |||
- ※（ ）内の数値はJEC-203規格値より優れているソレスターの特性を示します。
