製品特長

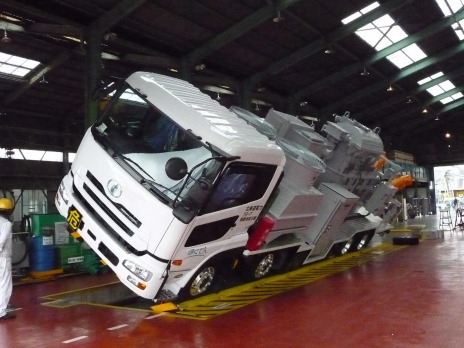

不慮の自然災害に備え、移動用変電設備への需要が高まっています。本製品は、低損失・低騒音設計、かつ軽量化に成功した製品です。大容量かつ設備更新工事に適したトレーラ積載タイプから、緊急対応の場合の事前、通行申請不要なコンパクトなトラックタイプまで豊富なラインアップで機動力抜群です。
- 高い機動性
- 軽量・コンパクト設計
- 低損失・低騒音設計
- 使い易さと高耐震性設計
導入事例
用途・ソリューション
移動が可能な変圧器。設備更新工事・緊急時対応時にご使用頂けます。
仕様一覧
| トラック重量 | 20ton車 | 25ton車 | |
|---|---|---|---|
| TR | 定格容量（MVA） | 15 | 17 |
| 定格一次電圧（kV） | 64.5 | 64.5 | |
| 定格二次電圧（kV） | 6.9 | 6.9 | |
| 結線 | Y-Y | Y-Y | |
| タップ数 | 11 | 17 | |
| インピーダンス（％） | 15 | 13.5 | |
| トラック重量 | 20ton車 | 25ton車 | トレーラ 44ton以下 |
|
|---|---|---|---|---|
| TR | 定格容量（MVA） | 10 | 15 | 20 |
| 定格一次電圧（kV） | 64.5 | 64.5 | 64.5 | |
| 定格二次電圧（kV） | 6.9 | 6.9 | 6.9 | |
| 結線 | Y-Y | Y-Y | Y-Y | |
| タップ数 | 11 | 17 | 17 | |
| インピーダンス（％） | 15 | 11.5 | 15 | |
| VCB | 定格電圧（kV） | 72/84 | 72/84 | 72/84 |
| 定格電流（A） | 800/1200 | 800/1200 | 800/1200 | |
| 定格遮断電流（kA） | 25/31.5 | 25/31.5 | 25/31.5 | |
| 定格圧力（MPa・G） | 0.07（SF6） | 0.07（SF6） | 0.07（SF6） | |
| 盤 | 6.9kV主変2次盤 | - | - | 1面 |
| 6.9kVフィーダ盤 | - | - | 4面 | |
- ※変圧器定格容量は、車両に積載可能な最大容量です。（実績レベル）
- ※20ton車については、道路通行許可書／運転手限定が不要です。
