最上川中流小水力南舘発電所山形県最上川中流土地改良区様　最上川中流小水力南舘発電所

導入の背景

再生エネルギー固定買取価格制度（FIT）に合わせ、設備更新を水力ESCOで実施しました。
売電利益で発電所を維持し、安定的で持続可能な発電に取り組んでいます。
※水力ESCO
設備更新にかかる建設費や事業者の利益などを、FIT化更新によって
得た売電利益で賄う事業で初期投資０を実現

取水口から取り入れられた水は、約6.6kmの導水路を通して、発電所に送られます。取水口から発電所までの有効落差約86m、流量2.0m/s3を利用して、1374kWの発電を行います。発電で利用した水は、かんがい用水として使用します。

取水口から発電所までの水の流れ

南舘調整池

水　　車：横軸単輪二射ペルトン水車

・1440kW-86m-2.0m/s3

発電機：横軸三相同期発電機

・1450kVA-6600V-50Hz

制御装置：全機能一体形制御保護装置(MYGENEQUE)

・シーケンス制御機能

・調速制御機能

・励磁制御機能

・発電設備保護継電器機能

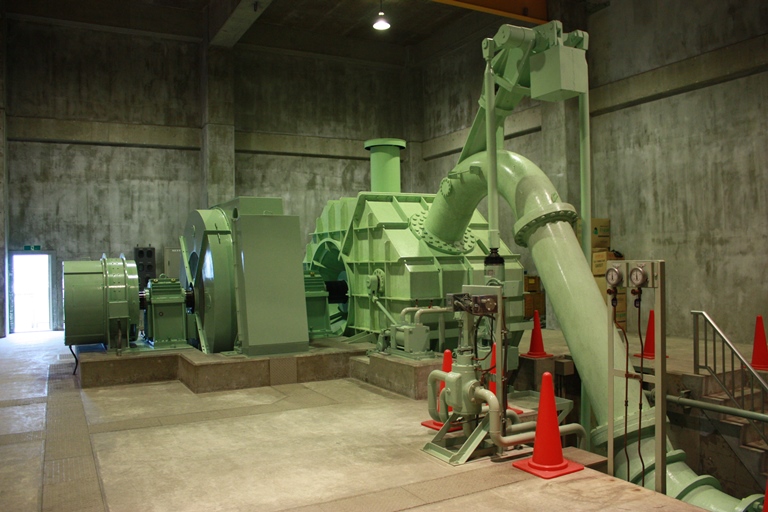

横軸単輪二射ペルトン水車

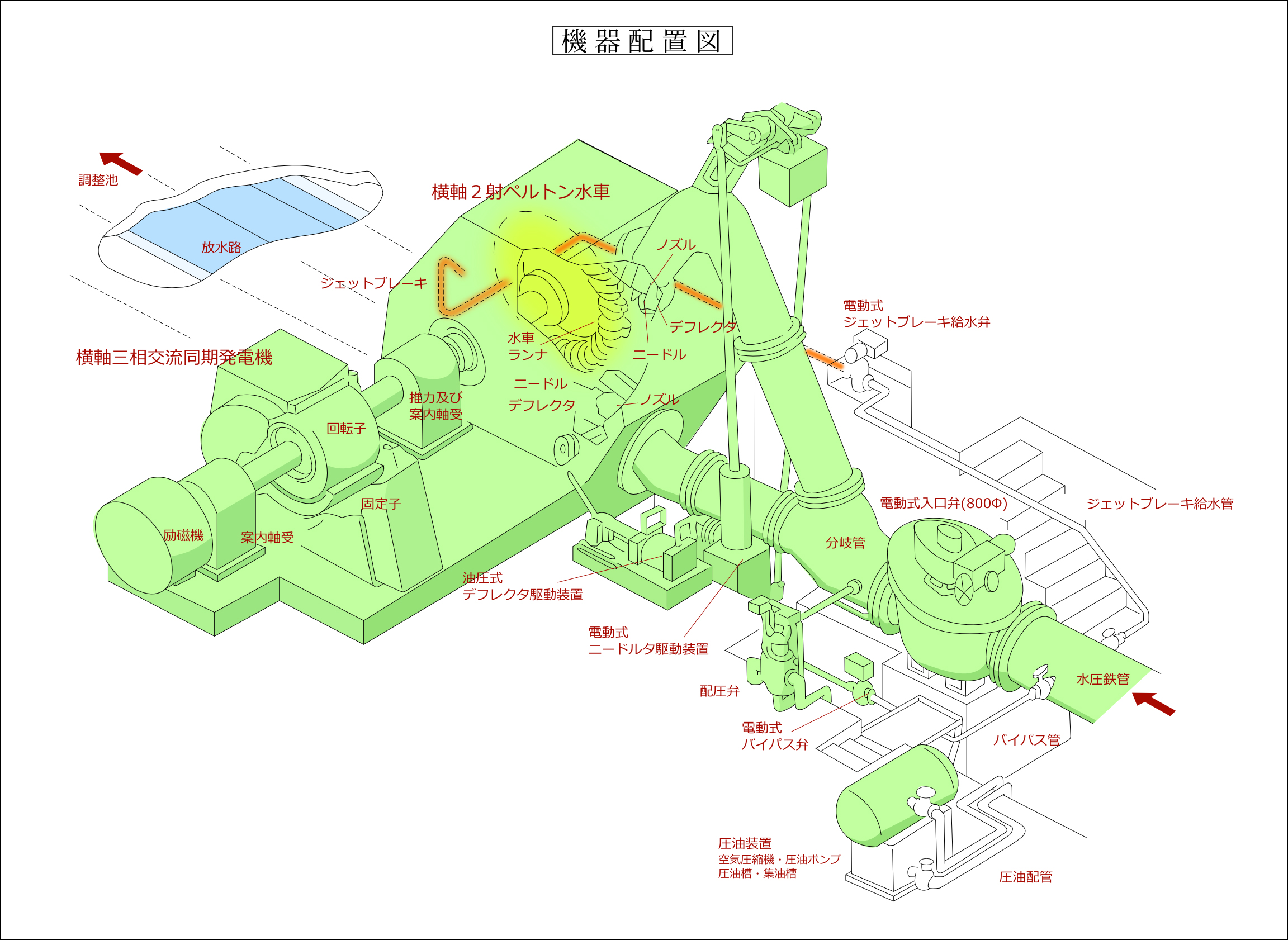

機器配置図
