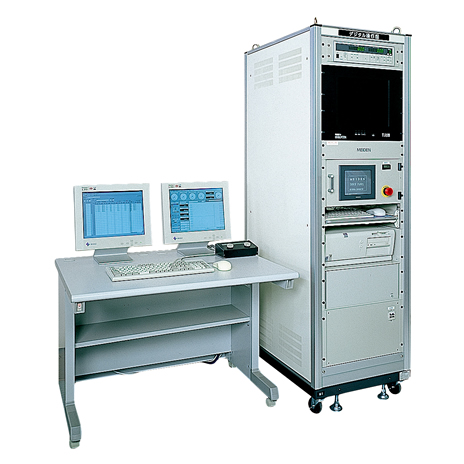

操作計測システム計測制御パソコンシステム MDOD
各種データ計測及び、性能評価試験の自動化とともに、高精度な計測環境を実現する計測制御システム。
製品特長
パーソナルコンピュータをベースに使った計測制御システムです。エンジンの耐久試験、パワートレイン試験設備などに幅広く適用できます。
- Windows 7搭載パソコンで計測機能と制御機能の一体化を実現
- リモートI/Oの採用により計測データ伝送のデジタル化を実現
- OSにWindows7を適用し、Windowsに準拠した画面操作により、ユーザインターフェースを向上
- 各種制御をMATLAB / SIMULINKで実現
※記載されている会社名・製品名などは、それぞれの会社の商標又は
登録商標です。
仕様一覧
計測制御システム（MDOD）
| 項目 | 主要機能 |
|---|---|

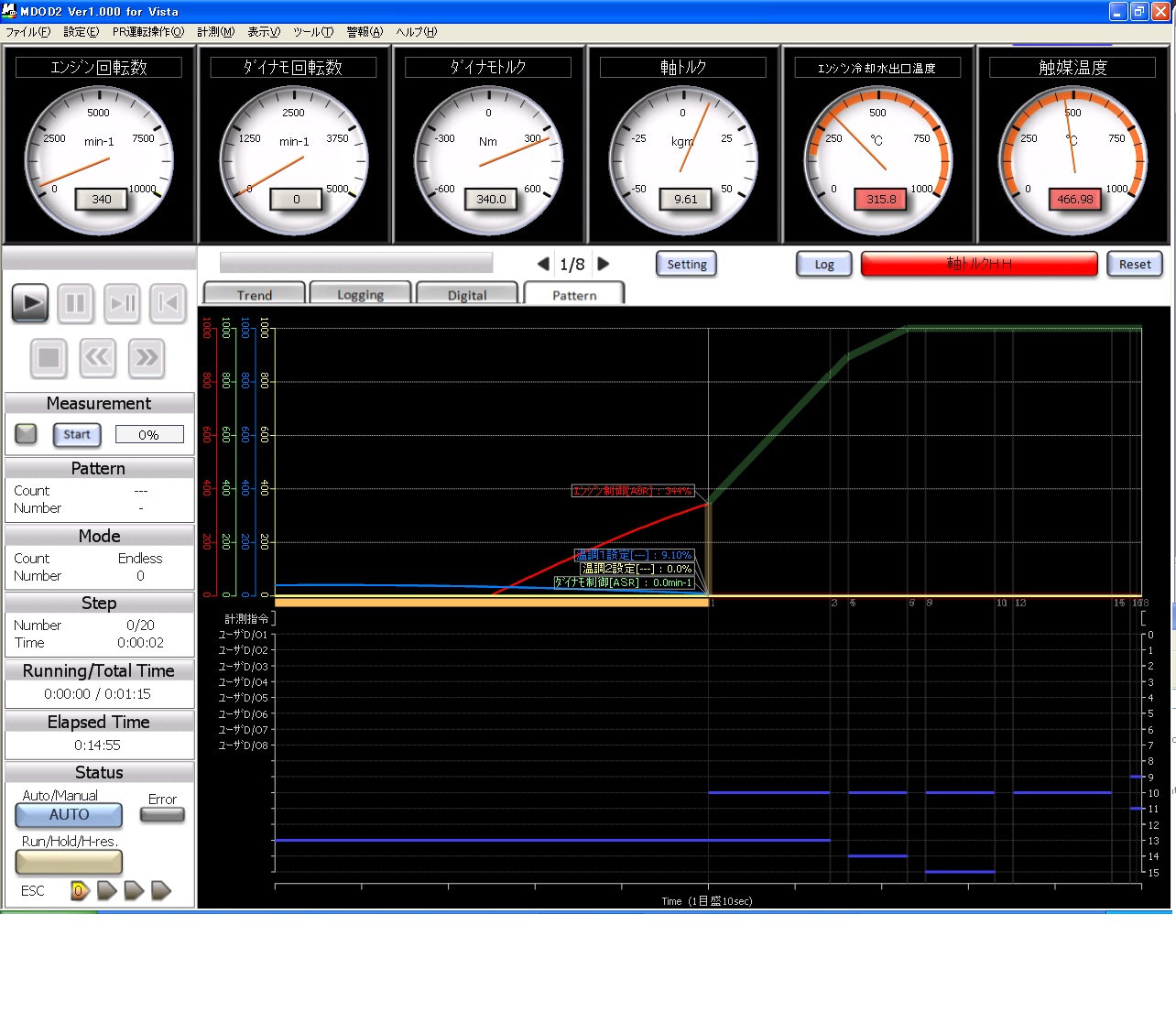

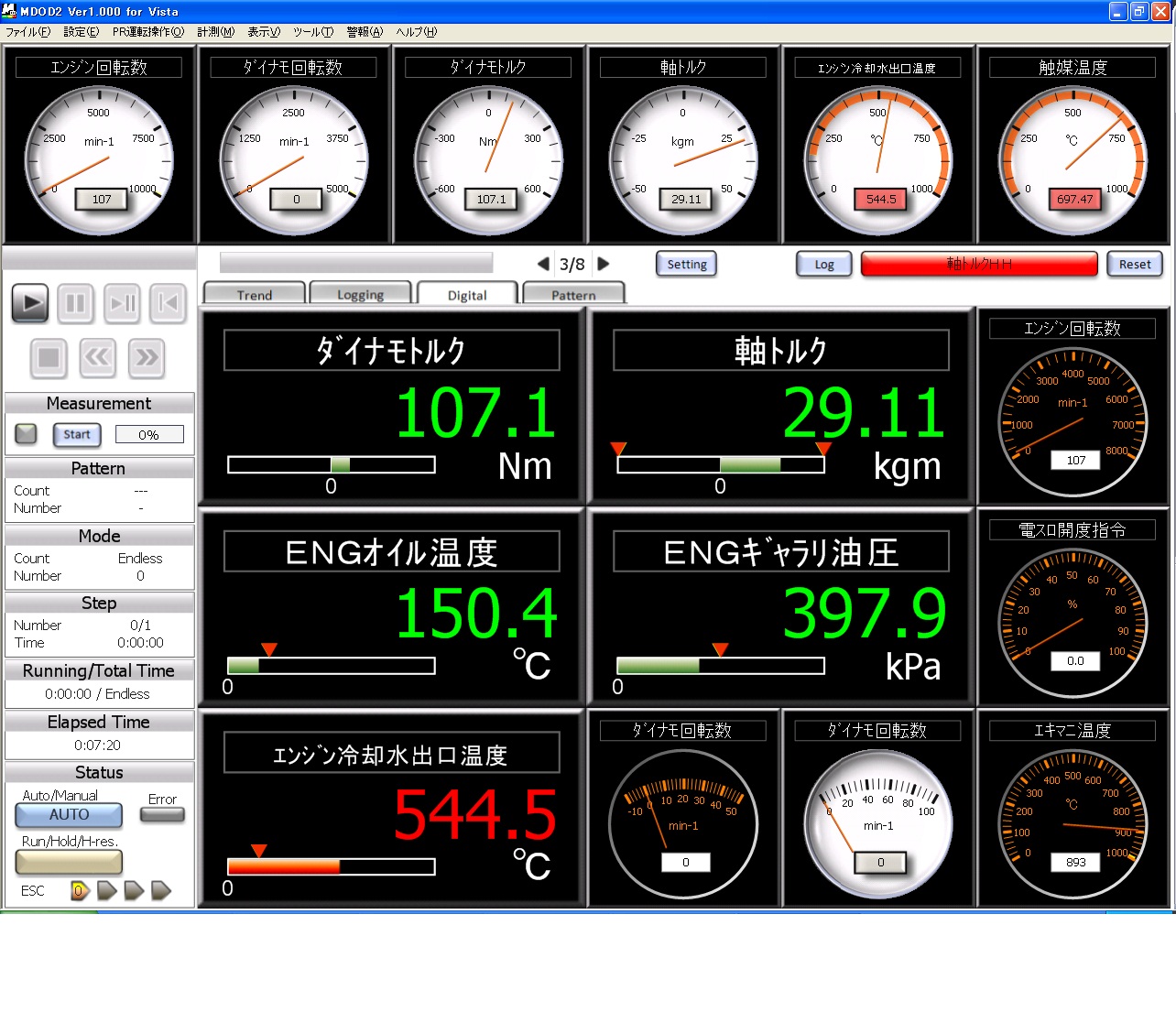

| 表示機能 | リアルタイムモニタ機能（アナログメータ、ディジタルメータ、バーグラフ、トレンド、走行抵抗モニタ） |
| 自動運転機能 |
|
| 設定制御機能 |
|
| 計測開始条件 | スタートボタン |
| 計測終了条件 | ストップボタン |
| 計測項目 | 計測、演算、特殊計器項目 |
| 計測周期 | 0.1～1（S） |
| 最大計測回数 | 50,000回/計測項目数 |
| データファイル数 | 99回/1試験 |
| その他 | 時間（S）、燃費計測終了と連動、計測項目数：最大93項目 |
| 上下限監視 | 監視項目：計測/演算、監視方向：上々限、上限、下限、下々限、監視タイマの設定、監視ON/OFF |
| 相関監視 | 監視パターン（組み合わせ10パターン以内）、監視方向：上限、下限、監視タイマの設定、監視ON/OFF |
| 異常時計測 | 計測周期：0.1s、異常発生後の計測回数：2,000回、計測項目：全計測データ |
| 標準作表 | 汎用作表ソフトExcelによる |
| オプション | 1msec高速計測、外部CPUインターフェイス：RS-232C、LAN、馬力性能作図 |
