製作容量:5,000~20,000kVA
製作容量:20,000kVA~28,000kVA

エンジン発電機エンジン発電機(新シリーズ)

ガスエンジン、ディーゼルエンジンにより駆動される発電機

お問い合わせ

製品特長

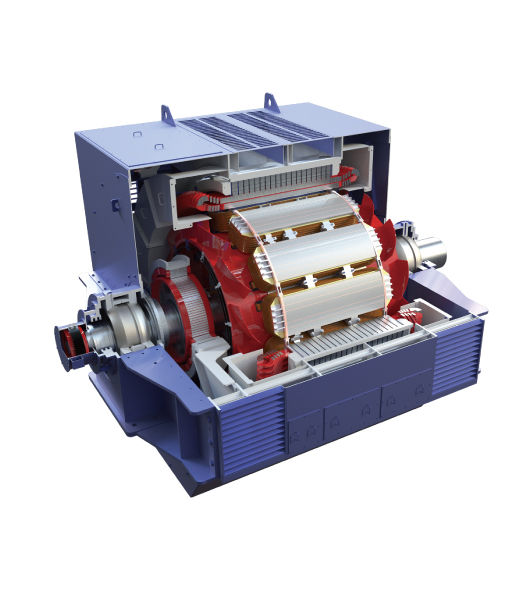

10MWクラス エンジン発電機断面図

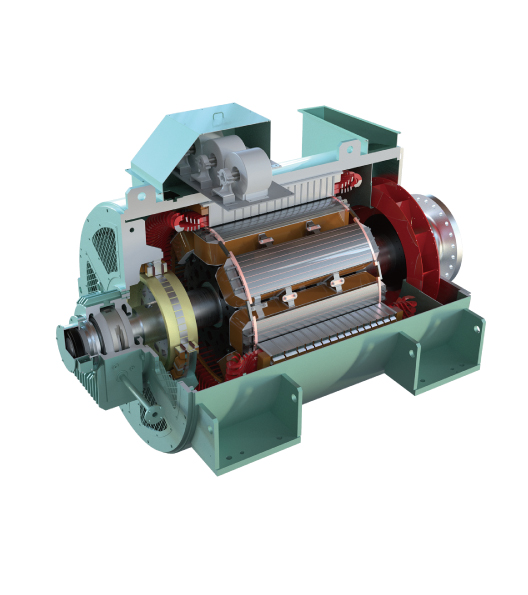

20MWクラス エンジン発電機断面図

従来機より容量拡大すると共に、業界トップクラスの高効率且つ、小型軽量化を実現しました。

  • 小形軽量
  • 高信頼性・長寿命
  • 高性能・高効率
  • 容易な保守点検
  • 低騒音
  • 短納期
  • デジタル式自動電圧調整装置(AVR)との組み合わせによる高機能な制御

導入事例

用途・ソリューション

工場の自家発、電力会社の島嶼発電所などに適用が可能です

仕様一覧

標準仕様

項目 標準仕様 変化仕様
環境条件 周囲温度 -15~40℃ 標準を外れる場合はご指定下さい
標高 1000m以下



湿度 90%以下



使用の種類 連続 標準を外れる場合はご指定下さい
出力 5,000~28,000kVA



電圧 3,300V・6,600V・11,000V・13,800V



力率 90%(遅れ)

80%(遅れ)

周波数 50Hz・60Hz



極数 8~14極



適用規格 JEC2130・IEC60034



保護方式 IP21(保護防滴形)



冷却方式 IC01(自由通流)



耐熱クラス 155(F)
温度上昇限度 155(F) 130(B)
回転子形式 突極形
潤滑油給油形式 強制給油 自己給油
軸受支持方式 片軸受または両軸受
励磁方式 永久磁石発電機(PMG)付きブラシなし 励磁用変圧器付きブラシなし

製作範囲

製作範囲
