リペア部門回転機試験の主要設備

オーバーホール後、各種試験設備で試験・調整を行い、確かな品質の作り込みを行います。

主要な試験設備

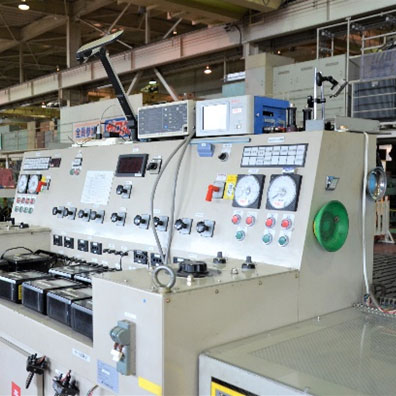

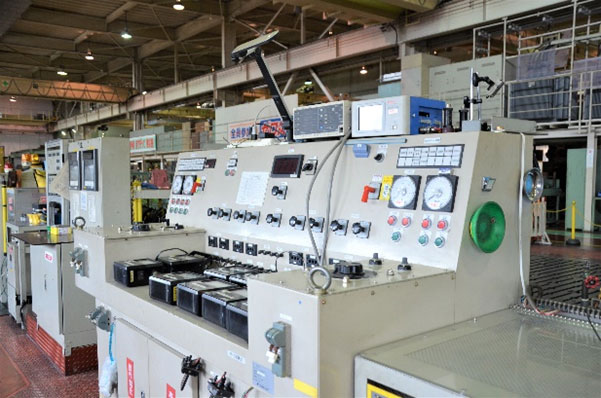

運転（性能確認）試験

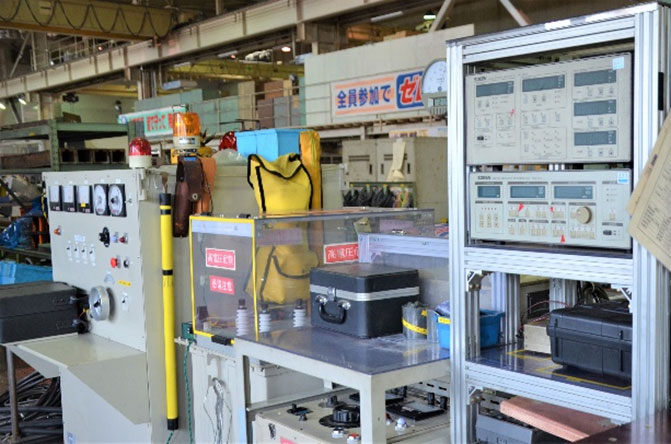

絶縁診断試験

1.試験用交流・直流電源設備
1. （1）1500kVA交流発電装置
  - 可変電圧，周波数（ 0～3300/6600V, 1～66Hz ）
2. （2）625kVA交流発電装置
  - 可変電圧，周波数（ 0～3300V, 45～65Hz ）
3. （3）低圧交流電源装置（交流発電機併用）
  - 可変電圧，周波数（ 0～220/440V, 20～66Hz ）
4. （4）315kWインバータ駆動電源装置
  - 可変電圧，周波数（ 0～1000V, 0～400Hz ）
5. （5）300kW直流発電装置
  - 可変電圧（ 0～440V ）
2.高速ドライビング装置
- 出力：400kW, 回転速度：0～3300/11000min^-1
3.絶縁診断試験装置
- 超絶縁抵抗計／交流電流・誘電正接試験装置／部分放電試験装置
- 耐電圧試験装置（10kVA,0～15/30kV）
4.付帯設備
- 各種計測機器，分析機器
- 冷却水設備（ 600ℓ/min, 0.5MPa ）
- 潤滑油給油装置（ 50ℓ/min, 0.3MPa ）
- 試験定盤（面積）：103m²
