産業車両用モータ電動車両用モータ・コントローラ
バッテリフォークリフト用モータ・コントローラとして、国内最大の生産量を誇り、トップメーカーとして高い信頼を得ています。
製品特長
当社は1960年代にバッテリフォークリフト向けにDCモータ・コントローラの開発・生産を開始しました。DCモータ始め、ACモータ（IM,PM）までの量産ラインナップを揃え、納入実績を多数有しています。近年では新型のPMモータ・コントローラをご採用頂いたお客様に、車両制御の改善も行い、20%の電力消費改善を達成いたしました。お客様のご要望（出力特性・寸法）をお伺いし、電動車両用として最適な製品設計をご提案いたします。
- 最適な製品設計
用途・ソリューション
様々な電動車両駆動システムの実績を基に、お客様車両に最適なシステムを提案させて頂きます。
 リーチ式フォークリフト |  カウンター式フォークリフト |  ゴミ収集車 |  高所作業車 |
 パレットトラック |  小型けん引車 |  ゴルフカート |
仕様一覧
製品範囲
- ※量産品のみの対応となっております。

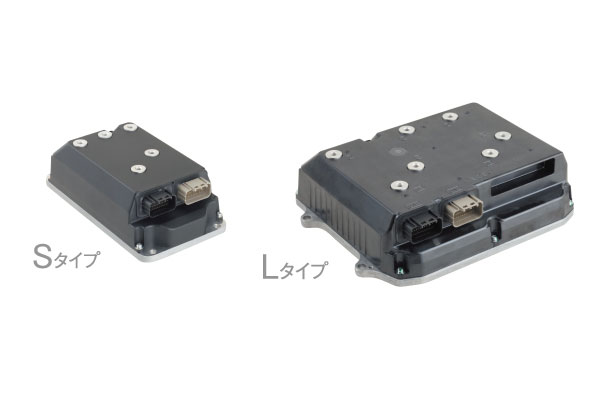

| AC400-S | AC400-L | |||
|---|---|---|---|---|
| バッテリ公称電圧 | 48V（36V） | 72V&80V | 48V（36V） | 72V&80V |
| 最大電流 （2分定格、ベース温度80℃以下） | 350Arms | 270Arms | 550Arms | 410Arms |
| 寸法/質量 （端子ボルト含まず） | W132.0×H80.3×D250.0mm/2.4kg | W292.0×H80.3×D228.5mm/3.8kg | ||
| 適用モータ/モータ周波数 | 3相誘導電動機/0～250Hz | |||
| 制御モード | 速度、トルク制御 | |||
| 動作周囲温度/保存温度 | -20℃～+40℃（-40℃で起動可）/-40℃～+85℃ | |||
| 保護構造 | IP54 | |||
| 冷却方式 | 車両カウンタウエイトへの放熱/強制空冷（オプション：ヒートシンク、ファン） | |||
| 取付け場所 | 車両ルーム内（取り付け面に凹凸無きこと。放熱用グリスを塗布すること。） | |||
| 通信 | CAN-BUS、RS232C | |||
| 規格 | UL583準拠（但し、単体でなく車両にて取得）EN1175-1 | |||
その他（アクセサリー）
マグネットコンタクタやアクセルユニットなどのアクセサリーも取り揃えています（量産品のみの対応）。
早見表
各シリーズにおけるモータの電圧や容量の範囲が一目で分かる早見表です。
| 分類 | 機種 | 電圧 | 出力（kw） |
|---|---|---|---|
 | |||
| 200V/ 400V |  | ||
| ブレーキモータ | 200V/ 400V |  | |
| ACブレーキモータ | |||
 | |||
| リトルキング90シリーズ 保護防滴自由通風形巻線形 | 3000V/ 6000V |  | |
| KM-100シリーズ 保護防滴自由通風形巻線形 |  | ||
| JU2000シリーズ 保護防滴（開放防滴）形 |  | ||
| JS2000シリーズ 全閉水冷熱交換器（全閉内冷）形 |  | ||
| JS2000シリーズ 2極低騒音形 |  | ||
| 3000V/ 6000V /11000V |  | ||
| ACモータ・DCモータ | 24～96V |  | |
 | |||
 |
