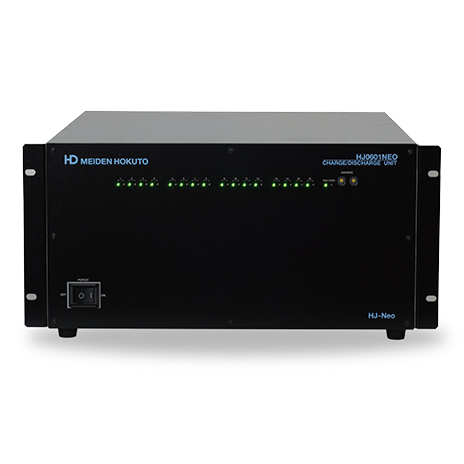

充放電システム電池充放電装置 HJ-Neo
HJ-Neoは、小容量電池の蓄電性能評価、満充電後の放電容量推移観察、容量維持寿命測定などの研究・評価に最適化された高性能放電装置です。従来機の2倍となる16チャンネルを1台に搭載し、省スペース化と高効率化を実現しました。

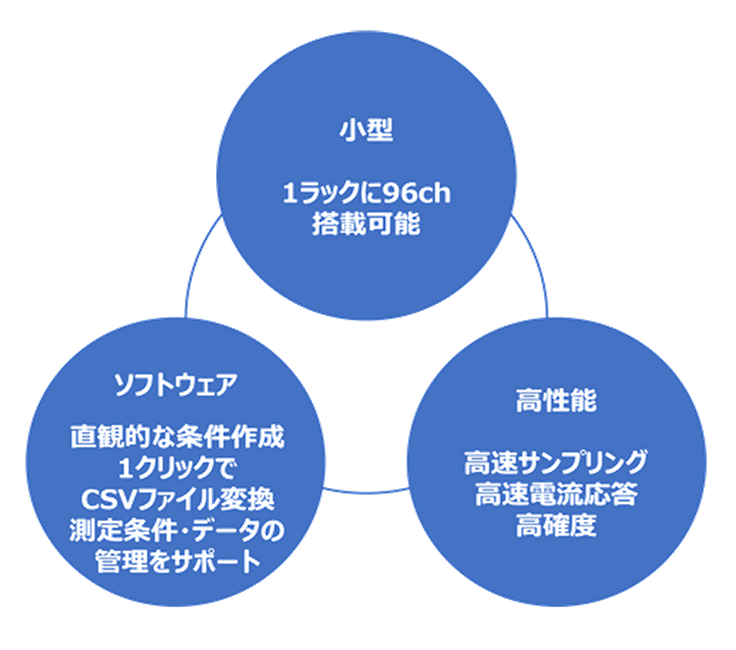

特長
高密度チャンネル設計
- 16チャンネル搭載：従来の8チャンネル機の2倍の測定効率

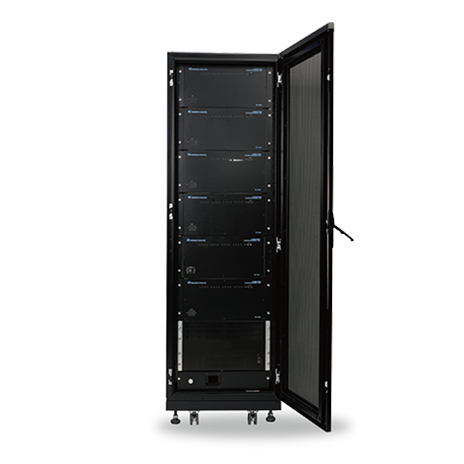

- 拡張性：6台ラック構成で最大96チャンネル/ラックの大規模測定が可能
- 省スペース：従来1Aモデル（HJ1001SD8）2台分よりもコンパクト
高精度測定性能
- 電圧範囲：−2V～6V（±1mV精度）
- 電流範囲：±1A（4段階オートレンジ対応）
- 高速サンプリング：10ms周期での高精度データ収集
- 制御・計測精度：±0.05%の高精度測定
仕様一覧
| 型式 | HJ0601NEO | |
|---|---|---|
| チャンネル | 出力 | 16ch |
| 設定 | チャンネルごとの独立方式 | |
| 設定範囲 | 電圧 | −2～6V |
| 電流 | ±1A | |
| 電流レンジ | 1A, 100mA, 10mA, 1mA | |
| Auto（4レンジ） | ||
| 最小サンプリング間隔 | 10ms | |
| 通信方式 | LAN | |
| 制御確度 | 電圧 | 設定値の±0.05% ±1mV |
| 電流 | 設定値の±0.05% ±0.05%F.S. | |
| 計測確度 | 電圧 | 読取値の±0.05% ±1mV |
| 電流 | 読取値の±0.05% ±0.05%F.S. | |
| 電源 | AC100～240V ±10V以内 50/60Hz | |
| 本体寸法（W×H×D）mm | 434×222×450（5U相当） | |
| 本体質量（1ユニット） | 20kg以下（セルケーブル、ラックマウントを除く） | |
統合ソフトウェア「Hokutnet Station」
実績豊富なHZ-Proシリーズで培った多機能ソフトウェアを搭載

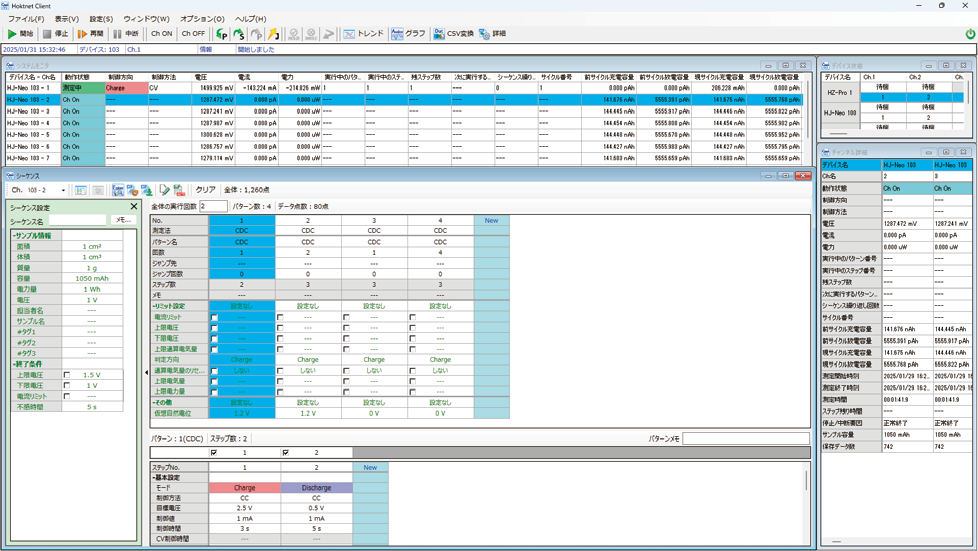

Hoktnet Client
- 直感的な条件設定インターフェース
- 制御波形の視覚的確認機能
- 豊富なサポート機能で簡単操作

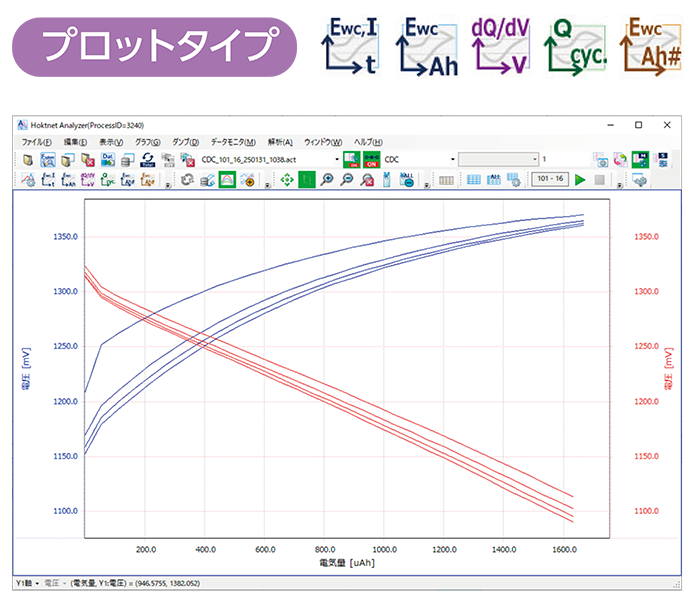

Hoktnet Analyzer
- ワンクリックでのデータ表示切替

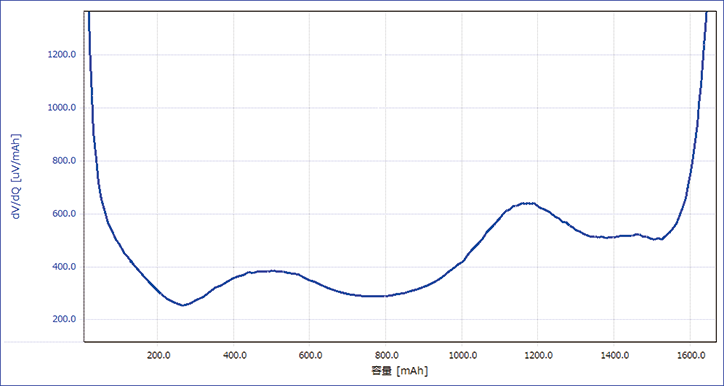

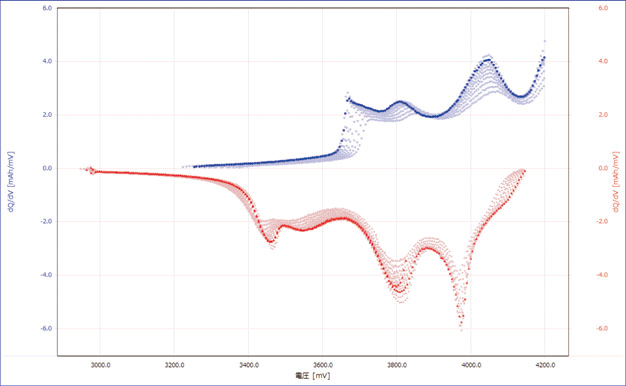

- 多様なデータ系列対応（dV系列等）
- 直感的なグラフ操作による解析機能
Hoktnet Dat
- 簡単操作でのCSV変換
- 5種類の保存形式選択（時系列、サイクル系列、ステップ系列、Z-View系列、1点系列）
Hoktnet Explorer
- 測定条件・データ・CSVファイルの一元管理
- 強力な検索・履歴機能
- ファイリング機能による重要データ整理
電池ホルダー
- 簡易型の2端子と電圧降下を考慮した4端子型の2種類

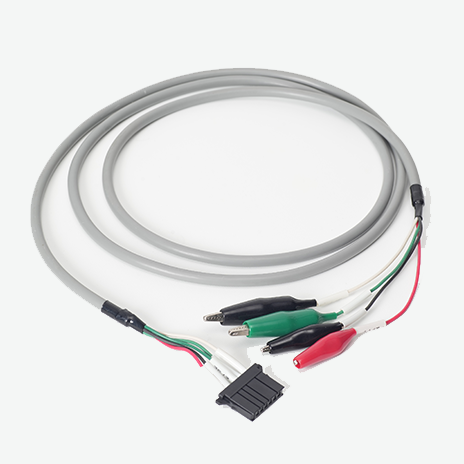

- 専用ケーブルでHJ-Neoとワンタッチ接続
| 型式 | HH2032T | HH2032FA | HH18650FA |
|---|---|---|---|
| 試料チャンネル | 8 | ||
| 試料電池 | 2032型 | 18650型 | |
| 電流 | 100mA | 5A | 10A |
| 方式 | 2端子 | 4端子 | |
| 寸法（W×H×Dmm） | 310×40×140 | 265×80×195 | 265×75×255 |
| 質量（kg） | 0.7 | 3.4 | 3.6 |

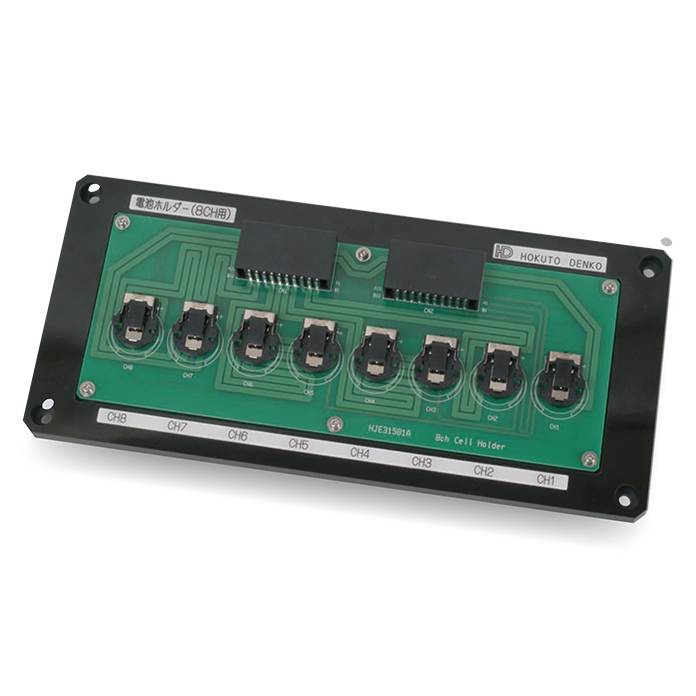

HH2032T

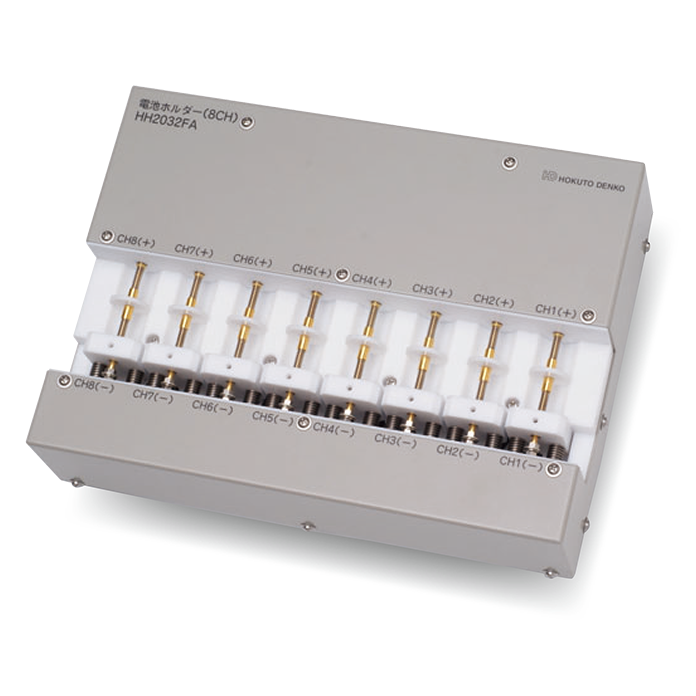

HH2032FA

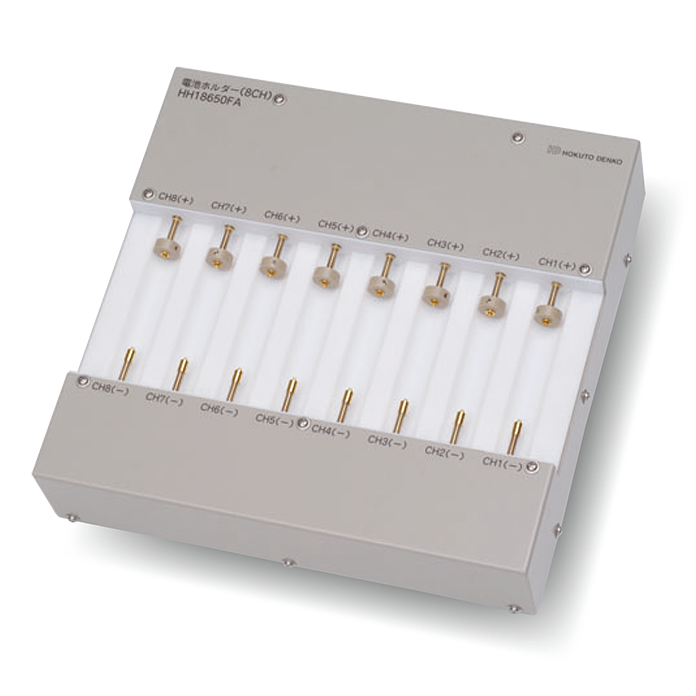

HH18650FA
