水晶振動子微小秤量システム水晶振動子微小秤量システムHQシリーズ
水晶振動子微小秤量システム（Electro Chemical Quartz Crystal Micro Balance ）は、水晶振動子の圧電特性を応用した微小質量変化を測定するシステムです。
特長
- 水晶振動子は周波数の安定性や経時特性に優れているので、発振回路に組み込むことによりその表面への質量荷重に対する共振周波数の変化から、非常に微小な質量測定を行うことができます。
- 電気化学測定システムHZ-7000 と接続して従来の電圧・電流・時間の測定の他に微小質量変化も同時測定できます。
シリーズ
QCMボード MODEL ：HZA-QCM 1
製品特長
- 電気化学測定システムHZ-7000 にQCMボードを組み込むことで 水晶振動子微小秤量システム
（Electro Chemical Quartz Crystal Micro Balance ）の測定が可能です。 - 測定分解能は、0.1Hz（10 ms サンプリング）です。
- HQ-304C、HQ-305C、HQ-306C、HQ-601DK、HQ-601PK の対応マスセンサから選ぶことができます。
6 MHz 用マスセンサ MODEL： HQ-304C、HQ-305C、HQ-306C
製品特長
- 6 MHz 水晶振動子用
- 独自の発振回路により、発振周波数帯が非常に安定しています。
- 大気中・電解槽内及び専用小型セルでの測定が可能です。
- 水晶振動子の脱着が容易に行えます。
- PEEK材
| 機 種 | 備 考 |
|---|---|
| HQ-304C | 大気中／溶液中 両用に使用可 |
| HQ-305C | マスセンサを上向きにした状態で恒温水槽の中での使用可 |
| HQ-306C | アーム部が短く、小型の恒温槽の中でも使用可 |
6 MHz 用水晶振動子
- 独自の方法で金を蒸着しているため密着性が良く、繰り返し試験が可能です。
- 1インチサイズの水晶を採用しているので、使用できる電極面積が大きい （133 mm2）。
- 水晶はATカットで温度特性が良い。
10 MHz 用マスセンサ MODEL ： HQ-601DK HQ-601PK
製品特長
マスセンサ
- 従来の6 MHz QCMの約 2.7 倍（単位面積当たり）の高感度測定が可能です。
- QCM マスセンサのスリム化により、小容量での測定が可能です。また、専用の微小容量セル（2 mL）も用意しています。
- 自社開発の発振回路により高い粘度の液体でも測定可能です。
- シール材に耐薬品性の高いKalrez®使用していますので、本体材質を選択することで、強酸・強アルカリやアミン系、ケトン系の溶媒中でも測定が可能です。
- ※Kalrez ®は DuPont Performance Elastomers L.L.C. 登録商標です。

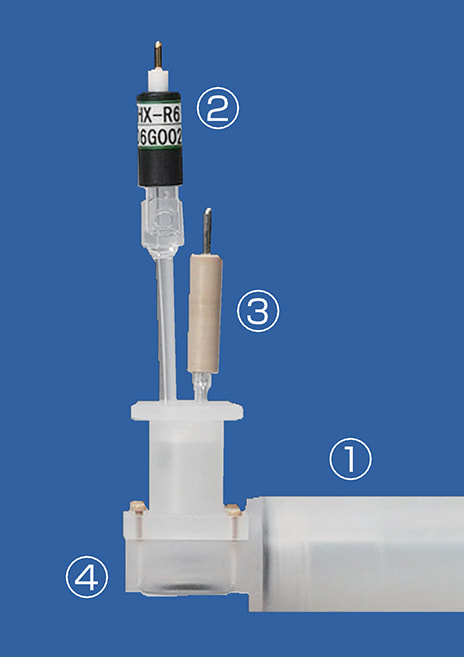

セル構成例
微小秤量専用セル
① マスセンサ（HQ-601DK）
② 参照電極（HX-R6A）
③ 対極（HX-C11）
④ 微小秤量セル (HX-602DK 2mlダイフロン製)
