電気化学計測システムマルチ電気化学計測システム HZ-Proシリーズ

マルチ電気化学計測システムHZ-Proは、電池評価試験・腐食試験・分析試験などあらゆる電気化学測定を対象とした、モジュール型マルチチャンネル電気化学測定システムです。

お問い合わせ

特長

  • 最大12枚のポテンショスタットボードやブースタボードを搭載可能 (HZ-Pro S12の場合)
  • インピーダンス測定範囲を10 MHzまで拡張(世界最高水準)
  • 5 Aブースタオプションボードは並列接続が可能(最大55 A)
  • 参照極、作用極、対極電位を同時測定(EISも同時測定)
  • DI / DOやPC間通信機能(HoPath)による外部通信に対応
  • 恒温槽による温度制御を自動化(恒温槽連動機能)

製品ラインナップ

ベースユニット

HZ-Proでは、用途や拡張性に応じて選択できるように、搭載できるスロット数の異なる3種類のシャシーを提供しています。

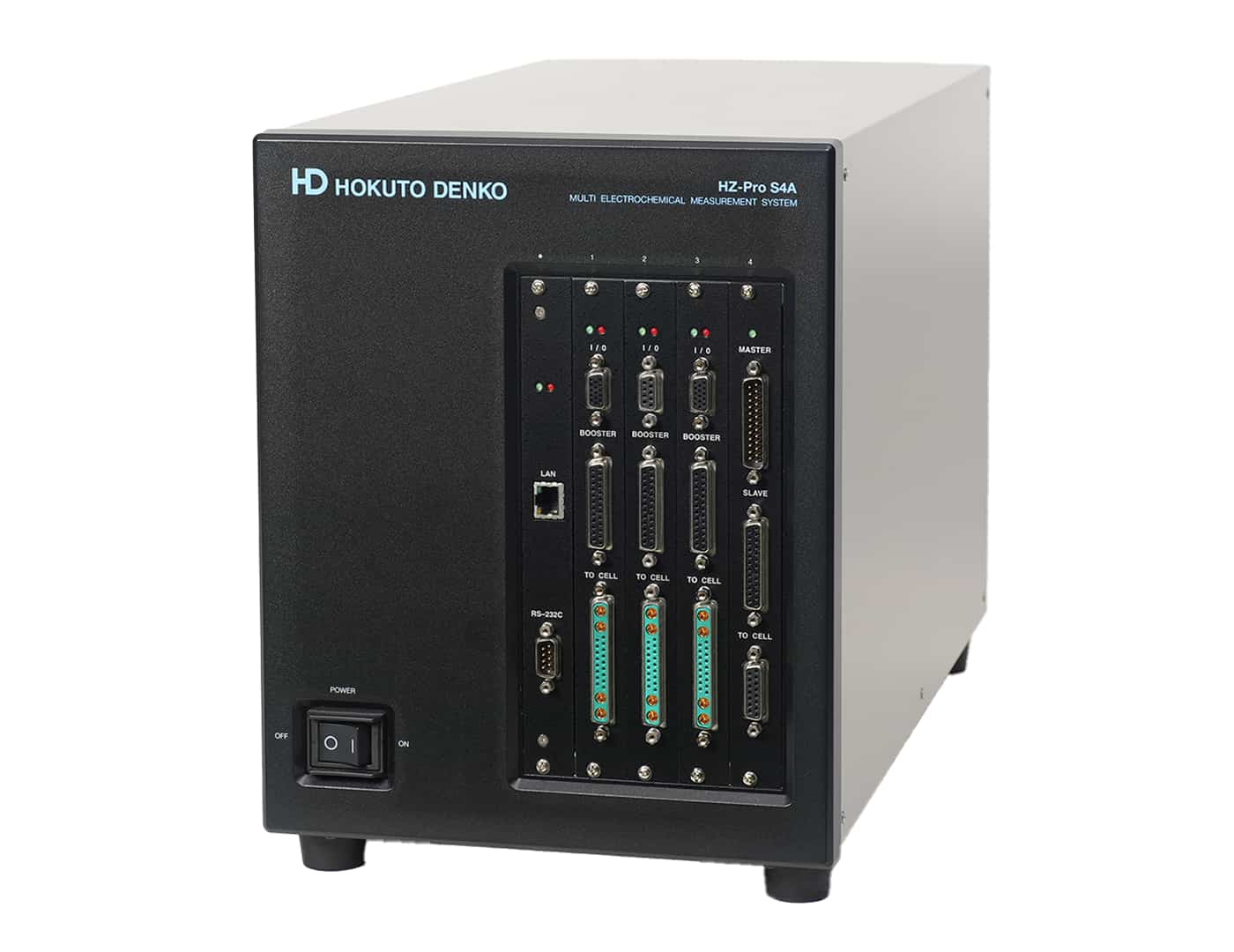

HZ-Pro S2A

HZ-Pro S4

HZ-Pro S12

仕様

項目 仕様

型式

HZ-Pro S2A

HZ-Pro S4

HZ-Pro S12

チャンネルスロット数

2

4

12

外形寸法※1W × H × D (mm)

370 × 150 × 480

256 × 350 × 500

440 × 350 × 500

最大消費電力※2

250 VA

600 VA

1700 VA※3

重量※4

< 5.8 kg

< 9.5 kg

< 14.3 kg

電源

φ1 AC100 V ~ 240 V ± 10 % 50/60 Hz

  1. ※1突起部含まず
  2. ※2各チャンネルを最大出力で使用した場合の消費電力。各ボードの消費電流 シャシー(CPUボード):0.85 A、PGSボード:0.45 A、5Aボード:1.3A
    (例)4スロットシャシーにPGSボード2枚、5 Aボード2枚の場合
        消費電流:0.85 A + (0.45 A × 2) + (1.30 A × 2) = 4.35 A
        消費電力:100 V × 4.35 A = 435 VA
  3. ※35Aボードを7枚以上搭載する際は200 V用の電源改造が必要
  4. ※4ボード未実装時

ポテンショスタット/ガルバノスタットボード・セルケーブル

ポテンショスタット・ガルバノスタットボードを追加することで、測定チャンネルを拡張することができます。また、ライセンスを追加することでFRA機能(1 MHz / 10 MHz)が使用可能になります。

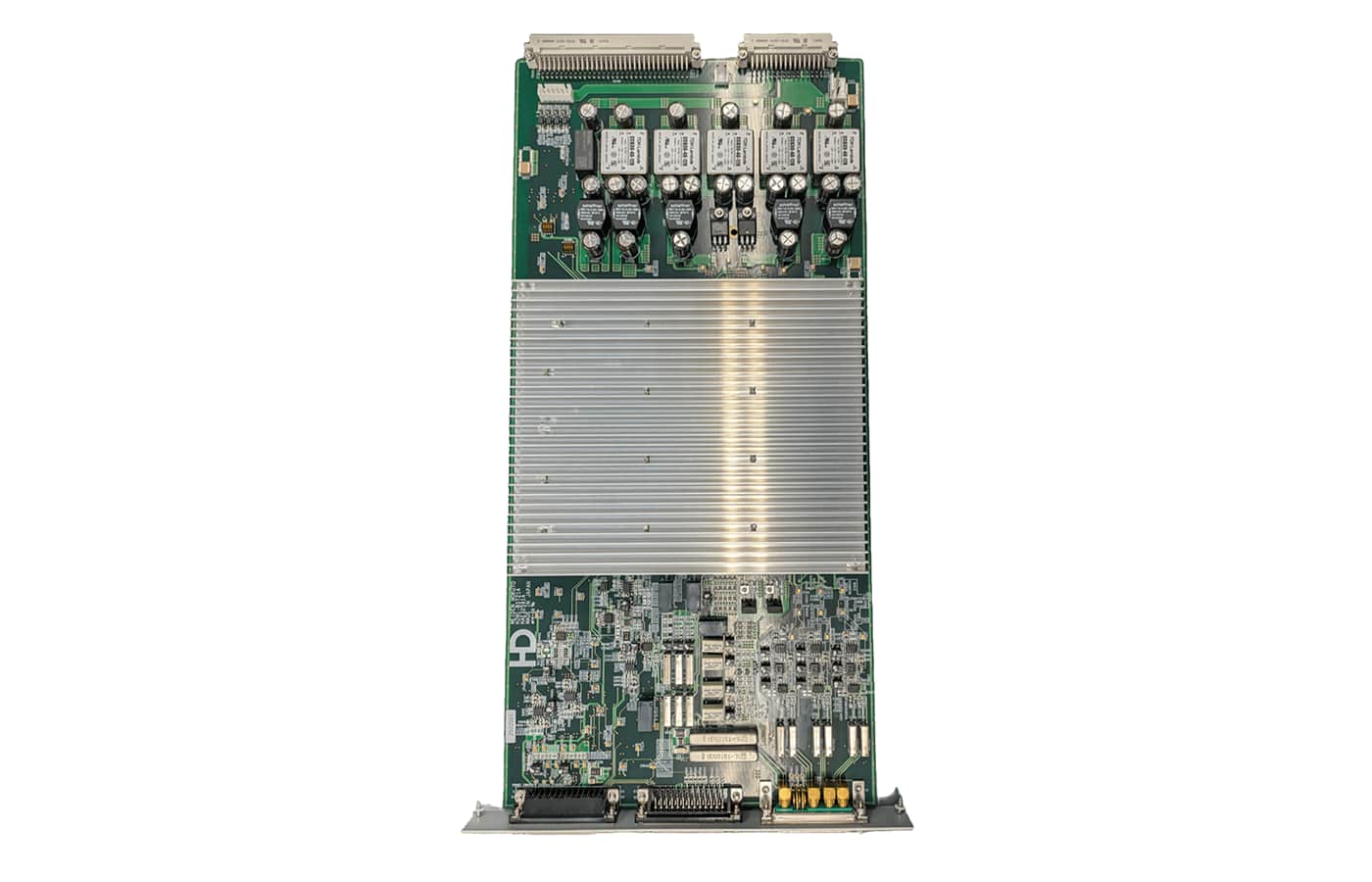

・10 MHz用ポテンショスタット/ガルバノスタットボード

HZA-PGS111

セルケーブル(10 MHz)

HZA-PGS111インピーダンス確度マップ


・1MHz用ポテンショスタット/ガルバノスタットボード

HZA-PGS101A

セルケーブル(1MHz)

HZA-PGS101Aインピーダンス確度マップ

仕様

項目 仕様

型式

HZA-PGS111

HZA-PGS101A

最大出力電圧

±12 V

最大出力電流

±500 mA

制御電圧

±10 V

最小制御電圧分解能

160 nV

電流制御分解能

レンジの0.004 %

電圧制御確度

設定値の±0.03 % ± 1 mV

電流制御確度

500 mA ~ 5 μAレンジ:設定値の±0.03 % ± レンジの0.08 %
500 nAレンジ:設定値の±0.03 % ± レンジの0.1 %
50 nAレンジ:設定値の±0.03 % ± レンジの0.16 %

電圧制御応答速度※3

2 μA

電圧制御応答速度※3

2 μA

電圧検出レンジ

±10 V、±2.5 V、AUTO

電圧検出確度

読み値の±0.03 % ± 1 mV

入力バイアス電流

< 10 pA

入力インピーダンス

> 1 TΩ

電流検出レンジ

±500 mA ~ ±50 nA(8レンジ)、AUTO

電流検出確度

500 mA ~ 5 μAレンジ:読取値の±0.03 % ± レンジの0.08 %
500 nAレンジ:読取値の±0.03 % ± レンジの0.1 %
50 nAレンジ:読取値の±0.03 % ± レンジの0.16 %

インピーダンス(オプション)測定周波数範囲

10 μHz ~ 10 MHz

10 μHz ~ 1 MHz

AUX

外部アナログ制御入力、トリガIO × 2、アナログ入力 × 2、アナログ記録出力(V、I)、停止入力、ハードウェアエラー出力

重量

< 0.7 kg


ブースター

ブースタボードを追加することで、仕様を拡張することができます。ブースタボードは並列接続が可能で、最大55 Aまで増設できます。

また、外部ブースタ(±3 V / 100 Aブースタもしくは6 V / 100 Aブースタ)の接続も可能です。


・5Aブースタボード

HZA1005


・外部ブースタ

HZAP0312、HZAP0612

HZAP0312、HZAP0612インピーダンス確度マップ

仕様

項目 仕様

型式

HZA1005

HZAP0312

HZAP0612

最大出力電圧

±10 V

±3 V

-0.1 V ~ +6 V

最大出力電流

±5 A

±100 A

電流レンジ

±5 A※5、±500 mA

±100 A

電流制御確度

レンジの±0.2 %

レンジの±0.3 %

電流検出確度

レンジの±0.2 %

レンジの±0.3 %

電流制御応答速度

≒300 μs※6

≒600 μs※7

外形寸法W × H × D (mm)

ベースユニットに挿入

440 × 350 × 500

最大消費電力

1枚当たり130 VA

1800 VA

重量

< 1.2 kg

< 30 kg

電源

ベースユニットから供給

φ1 AC200 V ~ 240 V ± 10 % 50/60Hz

  1. ※5レンジ × 並列数 = 実際の電流レンジ
  2. ※6制御値5 A、100 mΩ負荷時
  3. ※7制御値100 A、1 mΩ負荷時

アプリケーションソフト

・直観的な操作で自由な測定条件、お客様独自の動作条件を組むことができます。

・マルチグラフにより複数のグラフを同時に表示(最大9)することができます。

・簡単操作で測定データをCSVファイルに変換することができます。

・言語(日本語、英語をサポート)の切り替えが可能です。

測定法

項目 測定法

基本測定

HOCP(OCV)、CA、CC、CP、CV、LSV、BE、IR、インピーダンス測定※8、 電位パルス、電流パルス、電位ファンクション※9、電流ファンクション※9

充放電測定

CCモード、CCCVモード、CPモード、CCCPモード、CRモード(放電のみ)、GITT

腐食測定

REST電位、孔食電位、TAFEL、保護電位、無抵抗電流計、再活性化率、アノード分極、腐食すきま再不動態化電位

分析

NPV、DPV、SWV、LSSV※10、DPSV※10、SWSV※10

その他

フラットバンドポテンシャル※8、任意波形※11

  1. ※8FRAオプション追加により測定可能
  2. ※9ステップとスィープの組合せが可能です
  3. ※10ストリッピングボルタンメトリー
  4. ※11電位と電流制御の混在が可能です。ただし、ステップ切り替え時間が付随します。

解析法

項目 解析法

ポイントデータ

任意ポイント、座標指定、開放電位、測定開始電位、液抵抗

電池・キャパシタ

直流内部抵抗、短絡電流(鉛電池)、キャパシタ静電容量(直線近似、電力換算)、交線内部抵抗

CV解析

ピーク認識、クーロン値、E1/2

波形解析

最大値/最小値、平均値、積分、測長、半波電位

腐食解析

孔食電位、再活性化率

物性評価

フラットバンド電位

その他機能

補助線描画(2点間、直線近似、水平線、垂線、二等分線)、波形処理(移動平均、直流除去、差分、平行移動)、データダンプ、しおり、ユーザー定義プロットタイプ、拡大表示、ほか

測定例

電池

マルチ電気化学計測システムHZ-Proは様々な蓄電デバイスとその材料の研究・開発に適しています。

(全固体電池、燃料電池、リチウムイオン電池、リチウムポリマー電池、Ni-MH電池、Ni-Cd電池、鉛蓄電池、レドックスフロー電池、空気電池、電気二重層キャパシタ、リチウムイオンキャパシタ等)

また、充電時や放電時の任意のタイミングで交流インピーダンス測定も可能です。(FRA付きPGSボードの場合)

さらに、DI / DO機能により燃料電池、レドックスフロー電池等の制御システムと連動、制御が可能です。


dQ/dV曲線(LiB 18650)

dV/dQ曲線(LiB 18650)

充放電曲線(LiB 18650)

交流インピーダンス(LiB 18650新品、60サイクル後)

腐食

腐食測定のプログラムは8種類の測定項目を標準搭載しています。

PITTING(JIS G 0577:孔食電位測定)、AP(JIS G 0579:アノード分極曲線測定)、EPR(JIS G 0580:再活性化率測定)、ECREV(JIS G 0592:腐食すきま再不動態化電位測定)はJISに準拠したプログラムです。

また、無抵抗電流計も標準装備しているので、異種金属接触腐食(ガルバニック腐食)測定が可能です。

SUS304のアノード分極曲線
(5 %硫酸溶液)

SUS304の腐食すきま再不動態化電位測定
(塩化ナトリウム溶液)

電気化学測定・分析

マルチ電気化学計測システムHZ-Proは多種多彩な測定プログラムを有しており、分析やセンサ、めっき、電解、陽極酸化など様々な測定に適しています。

CA(クロノアンペロメトリー)、CV(サイクリックボルタンメトリー)などの基本的な14種類の電気化学測定プログラムを搭載しています。

また、分析測定のプログラムとしてDPV(微分パルスボルタンメトリー)など3種類のパルス測定やLSSV(リニアスイープストリッピングボルタンメトリー)などの3種類のストリッピングボルタンメトリー測定、および物性評価のプログラムとしてFBP(フラットバンド電位)を搭載しています。

CV曲線(10 mMフェロシアン化カリウム溶液)

DPV曲線(10 mMフェロシアン化カリウム溶液)

Technical Note

In-situ交流インピーダンス解析機能

電気化学インピーダンス分光法では、低周波数帯の計測に時間がかかり、測定中にサンプル状態が変わってしまう可能性があります。

In-situ交流インピーダンス解析機能は、連続した複数データから、時間補間を行うことで瞬時の特性解析を行うことが可能です。


HZ-Proを独自システムで制御可能にする 「HoPath」※12

お客様のシステムから、HZ-Proの制御が可能となります。任意のタイミングで測定開始や、停止を通知することで、HZ-Proを組み込んだ独自のシステムを構築することができます。

  1. ※12オプション機能

システム構成例(燃料電池評価システム)
