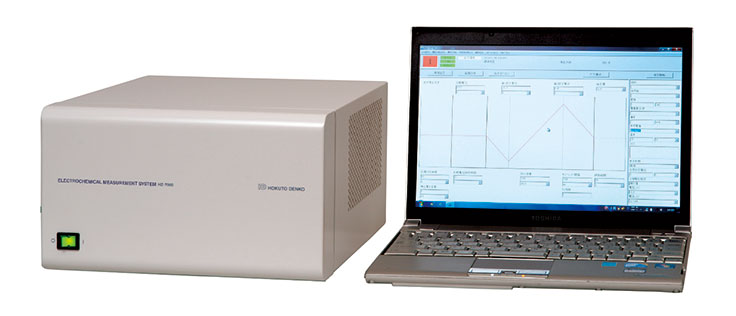

電気化学計測システム電気化学測定システム HZ-7000シリーズ
HZ-7000は、イーサネットによるパソコン制御はもちろん、スタンドアロンで基本的な測定ができるコンパクトで高性能な電気化学測定システムです。
種々の電気化学測定に対応しており、基礎研究から応用研究まで様々な用途でお使いいただける製品です。
・HAG1232m：リモート専用機
・HAG1232mP：リモート・スタンドアロン対応
特長
- スタンドアロンで基本的測定が可能。（OCP,LSV,CV,CA,CP,CC,BE,NPV,DPV,IR,ZRA,CDC,OSWV）
- USBメモリに対応。測定データ・測定条件の保存と読み出しが可能。（HAG1232mPのみ）
- RE-WE間電位と同時に CE-WE間電位の計測が可能。
- 最小電流レンジ:30nAレンジで微小電流の制御・計測が可能。
- 99ステップまでの任意波形制御（電圧・電流）が可能。
- 電池充放電試験が可能。
- オプションボードの追加により、機能拡張が可能。（バイポテンショスタット、交流インピーダンス測定、QCM等）
- ブースターオプション（30V/3A、12V/30A、12V/100A）を接続可能。
仕様一覧
計測ソフトウェア
| 標準装備測定項目 | リモート | スタンドアロン | 備考 |
|---|---|---|---|
| オープンサーキットポテンシャル OCP（OCV） | ○ | ○ | － |
| リニアスイープボルタンメトリ LSV | ○ | ○ | － |
| サイクリックボルタンメトリ CV | ○ | ○ | － |
| クロノアンペロメトリ CA | ○ | ○ | － |
| クロノポテンショメトリ CP | ○ | ○ | － |
| クロノクーロメトリ CC | ○ | ○ | － |
| バルク電気分解 BE | ○ | ○ | － |
| 液抵抗測定 IR | ○ | ○ | － |
| 正弦曲線ボルタンメトリ SCV | ○ | － | － |
| 腐食電位（自然電位） REST | ○ | － | － |
| ノーマルパルスボルタンメトリ NPV | ○ | ○ | － |
| ディファレンシャルパルスボルタンメトリ DPV | ○ | ○ | － |
| リニアスイープストリッピングボルタンメトリ LSSV | ○ | － | － |
| ディファレンシャルパルスストリッピングボルタンメトリ DPSV | ○ | － | － |
| 無抵抗電流計 ZRA | ○ | ○ | － |
| オステルヤング矩形波ボルタンメトリ OSWV | ○ | ○ | － |
| 充放電測定 CDC（4ステップまで） | ○ | ○ | － |
| インピーダンス測定（電圧制御） | ○ | ○ | 要FRAボード |
| インピーダンス測定（電流制御） | ○ | ○ | 要FRAボード |
| 定電位8段 | ○ | ○（4段まで） | － |
| 定電流8段 | ○ | ○（4段まで） | － |
| 任意波形（電位制御） | ○ | － | － |
| 任意波形（電流制御） | ○ | － | － |
| オプション測定項目 | リモート | 備考 |
|---|---|---|
| ターフェル TAFEL | ○ | 腐食オプション |
| 再活性化率 EPR | ○ | 腐食オプション |
| 孔食電位 PITTING | ○ | 腐食オプション |
| 保護電位 PROTEC | ○ | 腐食オプション |
| アノード分極 AP | ○ | 腐食オプション |
| すきま再不動態化電位 ER | ○ | ERオプション |
| 標準装備機能 | リモート | スタンドアロン | 備考 |
|---|---|---|---|
| 自動実行機能 | ○ | － | － |
| USBメモリへのデータ保存 | － | ○ | － |
| USBメモリからの測定条件読込（スタンドアロン用データのみ） | － | ○ | － |
| バイポテンショスタット機能（リング側はMAX30mAまで） | ○ | ○ | 要 追加PGSボード |
| 回転電極制御 | ○ | ○ | 要 （HR300、HR500） |
| QCM制御 | ○ | ○ | 要 QCMボード |
| AI、DI、DO機能（各8ch） 最小サンプリング間隔100ms | ○ | － | 要AI、DIOケーブル★（※） |
- ※AI、DIOケーブルは特注のため、別途お打ち合わせが必要です。
ハードウェア仕様
| 制御出力 | |
|---|---|
| 最大出力電圧 | ±12V |
| 最大出力電流 | ±300mA |
| 制御電圧範囲 | ±10V |
| 電位制御分解能 | 66μV（2Vレンジ時） |
| 電流制御分解能 | フルスケ―ルの0.004% |
| 電位制御確度 | 設定値の±0.05%±1mV |
| 電流制御確度 | フルスケ―ルの±0.2% |
| 応答速度 | 2μs以下 |
| 電位・電流検出 | |
| 電位検出レンジ | 2V, 10V, AUTO |
| 電位検出確度 | 読取値の±0.05%±1mV |
| 電流検出レンジ | 30nA～300mA（8レンジ）, AUTO |
| 電流検出確度 | フルスケ―ルの±0.2% |
| 入力インピ―ダンス | 1TΩ以上 |
| 入力バイアス電流 | 10pA以下 |
| サンプリング間隔 | 10μs～1800s （測定方法により制限あり） |
| 一般項目 | |
| 外形寸法 | HAG1232mP：W260xH165xD342mm |
| HAG1232m：W260xH165xD335mm | |
| 質量 | 5.8kg |
| 電源 | AC100～240V, 70VA |
| 制御 PC OS | Windows 7・8・10 Professional |
周辺機器（オプション製品）
- 空きスロットにオプションボードを挿入して、機能を追加できます（下記のI枚のみ挿入可能）
- PGSボード（HZA-PGS1）
バイポテンショスタットに拡張可能 - FRAボード（HZA-FRA1）
WE/RE、CE/RE、WE/CEのインピーダンスを同時に計測可能
周波数範囲 10 μHZ ～ 500 kHz - QCMボード （HZA-QCM1）
EQCM測定が可能
測定分解能：0.1 Hz （10 ms サンプリング）
対応マスセンサ：HQ-304、HQ-305、HQ-306、HQ601DK、HQ-601PK
- PGSボード（HZA-PGS1）
- 微小電流ユニット （HZAP1203n）
本体に接続することにより、電流レンジが 300 mA から 3 pA まで12レンジに拡張 - 回転電極装置（HR-500）
回転のスタート／ストップ、回転数の設定をパソコンから設定可能
オプションPGSボードを追加して、リング・ディスク電極での評価も可能 - ブースター（HZAP3003A、HZAP1230、HZAP1212）
本体に 3 A、30 A、100 Aのいずれかのブースターを接続可能
PGSボード
FRAボード
HZAP3003A
HZAP1230
