セラミック平膜ユニット
セラミック平膜エレメント
エレメント断面図
エレメント表面構造

工業排水処理システムセラミック平膜システム

従来の膜処理システムでは、膜(フィルター)の「目詰まり」「破断」による高い交換頻度が課題となっていました。当社では、長年培ってきたセラミック製造技術を応用し、これら課題に対応する高耐久性の「セラミック平膜」を開発し、新たな膜処理システムの提案を可能にしました。現在国内外を問わず、工業排水、公共下水をはじめ、様々なシーンで活躍しています。

※カタログをご希望の方は、お手数ですが下記 お問い合わせフォームから必須項目を入力の上送信してください。

お問い合わせ

特長

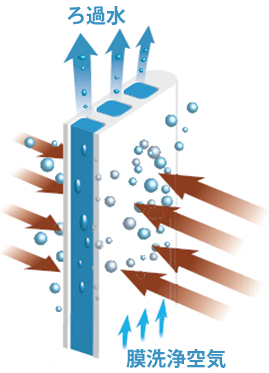

膜ろ過イメージ図

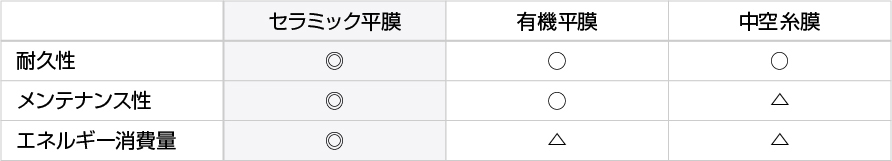

膜の種類による性能比較

セラミックの特性と平膜の形状を生かした、従来膜にはない特長を備えています。

  • 高耐性&高強度
    溶剤や油、化学薬品を含む様々な排水に適用できます。
  • 高信頼性&長寿命
    薬品や熱による劣化が少なく、長時間使用できます。
  • 省メンテナンス
    洗浄と薬品洗浄の自動化によって、日常のメンテナンスを軽減できます。
  • 高い回復性
    膜表面が平滑で親水性であるため、付着した汚れを落としやすく、ろ過性能を長く維持することができます。
  • 省エネルギー
    膜洗浄空気による上昇水流によって、膜表面に付着した汚れを効果的に落とすことができます。MBRシステムにおいて、平膜の形状と独自の散気システムにより膜洗浄空気量を減らすことで、省エネを実現します。

仕様

エレメント(フィルター)

型式 CH250-1000E02K-5NA
膜形状 平膜
ろ過方式 吸引ろ過方式
材質 セラミック部:アルミナ
公称孔径 0.1 µm
外形寸法 W281×H1046×T12 mm
質量(乾燥) 1.8 kg
有効膜面積 0.5 m2
純水透過性能 40 m3/(m2 . d) (100 kPa、25℃)

ユニット(装置)

型式 CH250-1000TM100-U1DJ CH250-1000TM100-U2DJ
外形

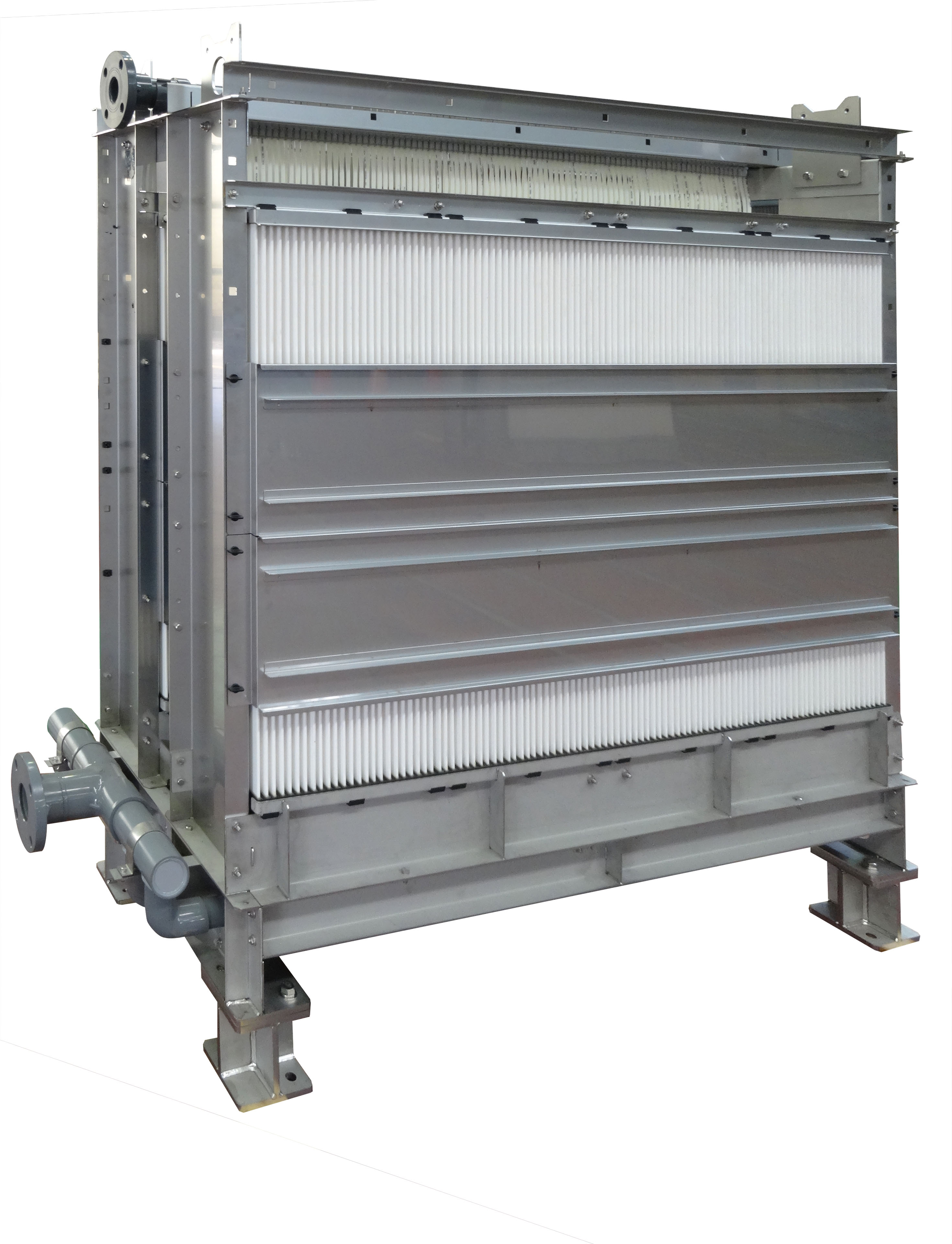

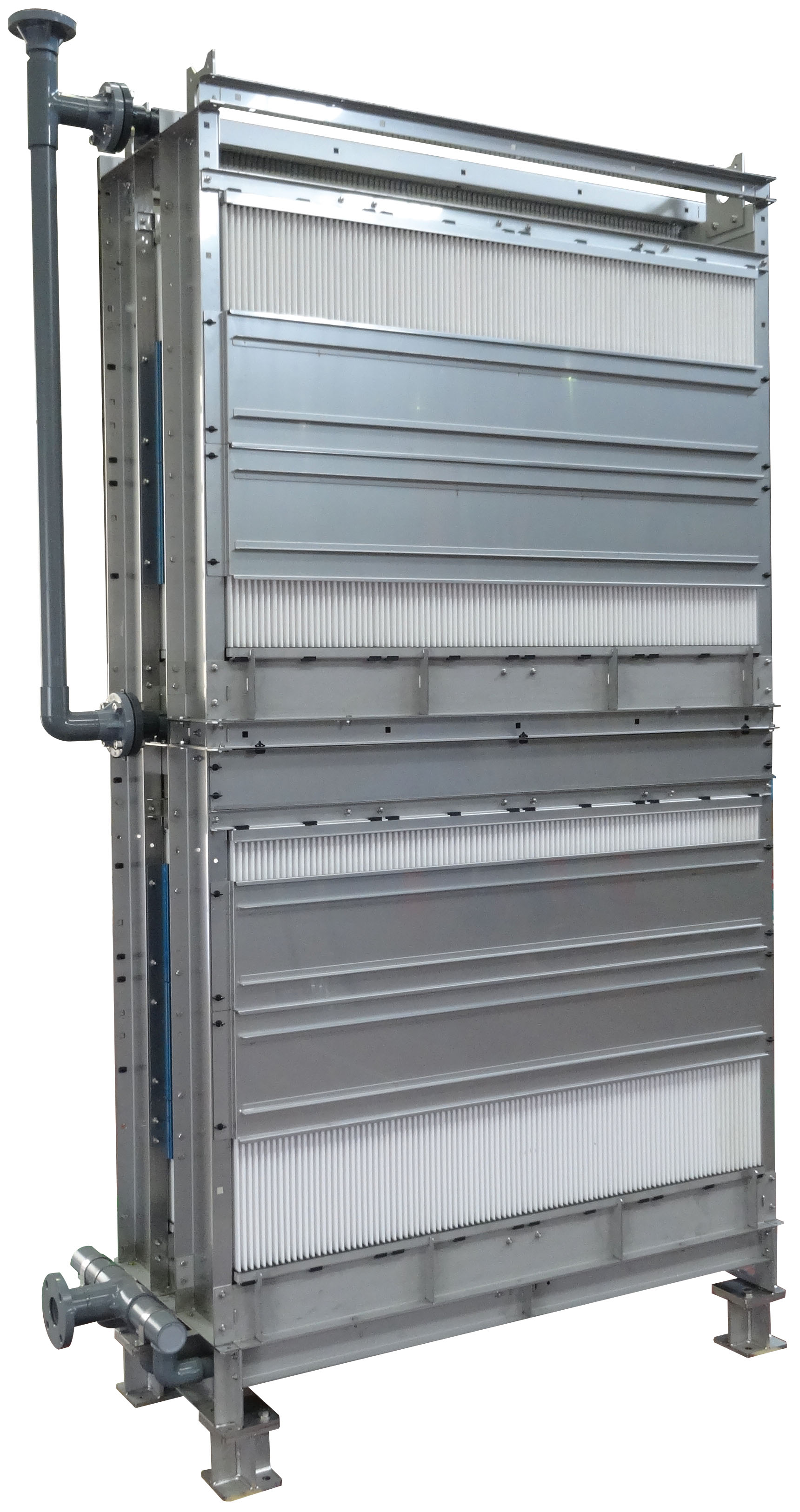

膜エレメント枚数 200枚(1段) 400枚(2段)
有効膜面積 100m2 200m2
処理水量 100m3/d 200m3/d
外形寸法 W2060×H1734×D720mm W2116×H3280×D720mm
質量(乾燥) 630kg 1185kg

膜の洗浄方法

セラミック平膜は多様な洗浄方法に対応しています。逆洗とオンライン洗浄の自動化によって、日常のメンテナンスを低減できます。

  セラミック平膜 有機中空膜 有機平膜 セラミックモノリス膜
空気洗浄 ×
逆圧洗浄 ×
薬液洗浄 ×
高圧水洗浄 × × ×
  • 空気洗浄:粗大気泡と上昇水流が効果的に機能する構造のため、最小限の空気量でろ過中の汚泥付着を防ぎます。
  • 逆圧洗浄:目詰まり(膜差圧の上昇)を低減します。
  • 薬液洗浄:耐薬品性に優れており、膜劣化がほとんど起こりません。
  • 高圧水洗浄:高圧水で洗浄することにより、膜表面に付着した強固な汚れも簡単に除去できます。

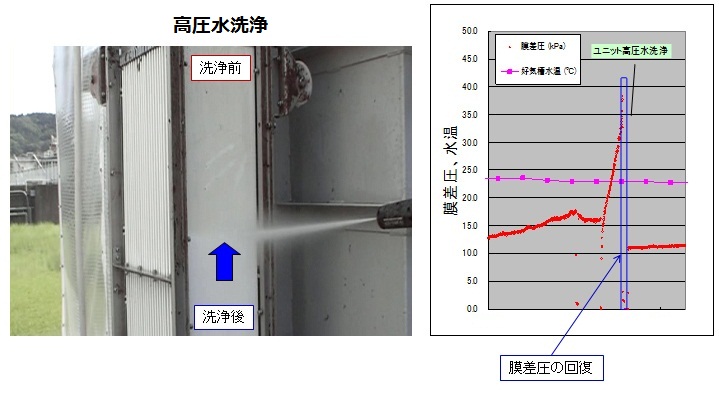

高圧水洗浄

膜の閉塞が進行した場合、高圧水洗浄により汚れを落とすことができ、膜差圧を回復できます(交換不要)
また、オフライン(浸漬)洗浄の前処理として、高圧水洗浄を行うことにより、短時間で簡単に汚れを取り除くことが可能です。

ヒストリー

Engineer's Note(エンジニアズノート) No6.セラミック平膜

水・環境事業を推進する明電舎では「従来の膜製品が抱えていた目詰まり・破断の弱点を克服したい」「自分たちが提案するものは、自分たちで作りたい」という考えに基づき、以前から当社が展開してきたソレスタ(避雷器)素子やセラミックインサート事業で培ってきたセラミック技術を応用して平膜を開発することになりました。様々な実証実験とトライアルを通じてさらなる製品改良を進めるとともに、2012年、明電舎名古屋事業所内にセラミック膜製造工場を建設し、Made in MEIDEN製品として、量産体制を構築しています。
