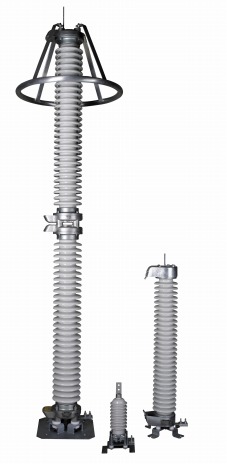

ZS-Eシリーズ避雷器

発変電所用避雷器発変電所用磁器がいし形避雷器

JEC-2371対応の高性能磁器がいし形避雷器

お問い合わせ

製品特長

高性能避雷器を製品化しました。保護レベルは15%(66から154kV系等)及び30%(187から275kV系等)低減しています。また、耐震性能が向上し、加速度3m/S2共振正弦3波に対して、全機種安全率2以上あります。

  • 高性能避雷器の実現
  • 耐震性能の向上
  • 放圧性能の向上

仕様一覧

主要定格表

形式 ZS-E1H(X) ZS-E1K(X) ZS-E2K(X)
避雷器の種類 標準特性 高性能 高性能
定格電圧(kV) 4.2~42 70~140 70~140 196 182~280
公称放電電流(kA) 10
開閉サージ放電耐量クラス D C BB B
定格放圧電流(kA) 31.5 50 63
耐汚損区分
(塩分付着密度、mg/cm2
標準形 0.01
耐汚損形 0.12 0.06
活線洗浄形 0.06
  1. ※1定格電圧70kVは、制限電圧をJEC-217より15%低減した高性能避雷器とします。
  2. ※2塩分付着密度は当社標準仕様です。これ以外の汚損地区用も製作しておりますのでお問い合わせください。
