変圧器用耐雷素子

配電用避雷器耐雷素子(ZL-DN)

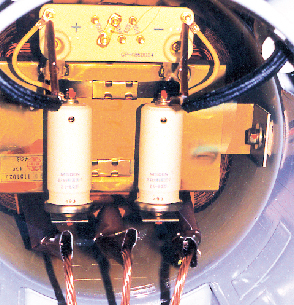

6kV配電用開閉器及び変圧器内蔵の耐雷素子

お問い合わせ

製品特長

耐雷素子は開閉器及び変圧器に内蔵する避雷器です。保護機器の保護部位に直結されるため、耐雷素子の保護性能は非常に優れたものになります。また、内蔵されるため、汚損の心配がなく、非常にコンパクトになっています。これを実現できた理由は酸化亜鉛素子の高い信頼性にあります。

  • 非常に優れた保護性能
  • 酸化亜鉛素子は気中(密閉)以外に油中でもSF6ガス中でも使用可能
  • 酸化亜鉛素子の高い信頼性
  • 非常にコンパクトで取扱い易い

用途・ソリューション

耐雷素子は開閉器及び変圧器に内蔵する避雷器

開閉器用耐雷素子仕様

形式名 ZL-DN
定格電圧 8.4kV
公称放電電流 2.5kA
動作開始電圧 17kV以上(95℃)
放電耐量 雷 Imp.(4/10µs) 30kA×2回
方形波(2ms) 75A×20回
  • 気中開閉器用、ガス開閉器用等各種耐雷素子があります。

変圧器用耐雷素子仕様

形式名 ZL-DQ
定格電圧 8.4kV
公称放電電流 2.5kA
動作開始電圧 17kV以上(120℃)
放電耐量 雷 Imp.(4/10µs) 30kA×2回
方形波(2ms) 75A×20回
