製品特長

  • バインド鉄心構造による騒音低減、小型化
  • 油隙間を細分化したバリや絶縁J方式を採用
  • 高圧巻線は高直列容量巻線を採用し高信頼性を保持
  • 低圧巻線は、電流容量に応じてヘリカル巻線を採用し、うず電流損を低減。

トップランナー変圧器2014

2014年度から適用開始となったトップランナー変圧器の第二次判断基準に対応した製品です。

周波数[50Hz](PDF:641KB)

周波数[60Hz](PDF:634KB)

単相一次電圧 6kV 二次電圧 210-105V(PDF:655KB)

三相一次電圧 6kV 二次電圧 210V(PDF:692KB)

三相一次電圧 6kV 二次電圧 420V(50Hz)、440V(60Hz)(PDF:683KB)

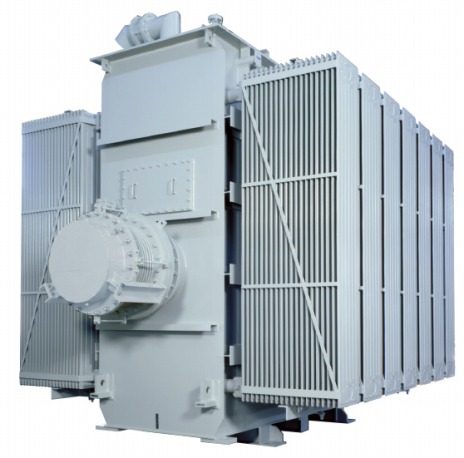

特高油入変圧器

電力の安定供給のための高性能・高信頼製品

標準制作仕様

一次側公称電(kv) 22 33 66 77
無電圧タップ切換式 一次タップ電圧(kV) F23-R22-F21-F20 F34.5-F33-
R31.5-F30
F67.5-F66-
R64.5-F63
又は
F69-R66-
F63-F60
F78.75-F77-
R75.25-F73.5
結線 Δ-Δ ⅄-Δ
負荷時タップ切換式 一次電圧 タップ電圧(kV) - F69~R66
~F60
F80.5~R77~
F70
ステップ電圧(kV) 0.75 0.88
タップ数 13(17)※
結線 ⅄-Δ
定格容量(kVA) 3,000
4,000
5,000
6,000
7,500
10,000
15,000
20,000
25,000
短絡インピーダンス(%) 6.5%
7.5%以上
7.5~15%
二次側電圧(kv) 3.3
3.45
6.6
6.9
11
22
  • 負荷時タップ切換装置のタップ数を17タップとする場合は、オプションとして承ります。

上記以外の仕様の変圧器製作も致します。詳細はお問い合わせください。
